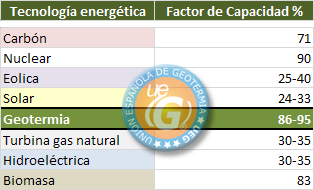

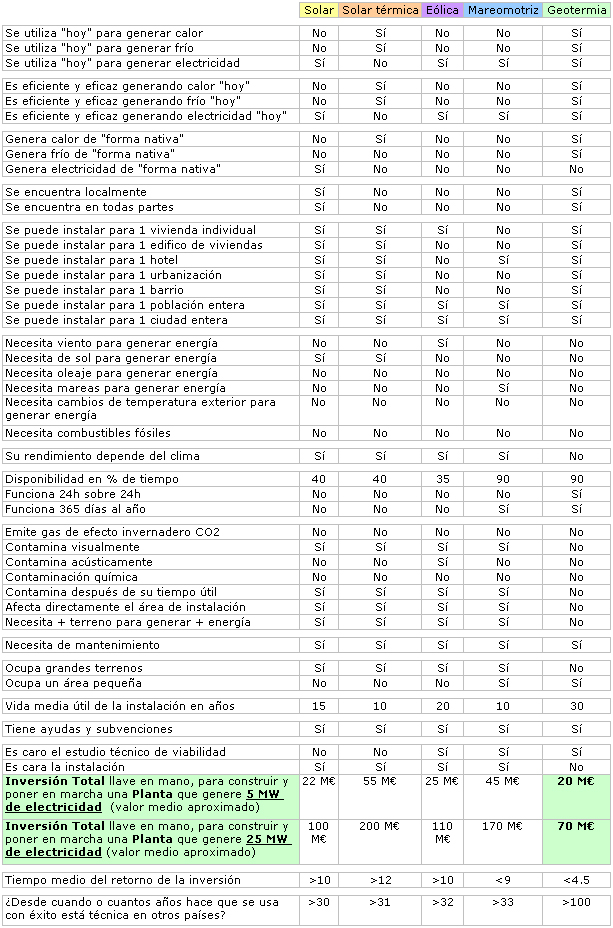

En comparativa con otras fuentes de energía conocidas,
la Energía Geotérmica es Previsible, Continua, Controlable, Limpia, Sostenible, Segura, no ocupa terreno, es más Económica, es más Rentable, está Disponible 365 días al año, 24 horas al día y además es Local!
A que esperamos?
www.googlenergy.com/_

.

.

Si este Invierno para calentar tu Vivienda, tu Local, tu Hotel o tu Industria, utilizas Geotermia a parte de hacer un gran favor al Medio Ambiente también ahorrarás más del -70% del importe de tu recibo de Electricidad o Carburante...

www.googlenergy.com/_

.

.

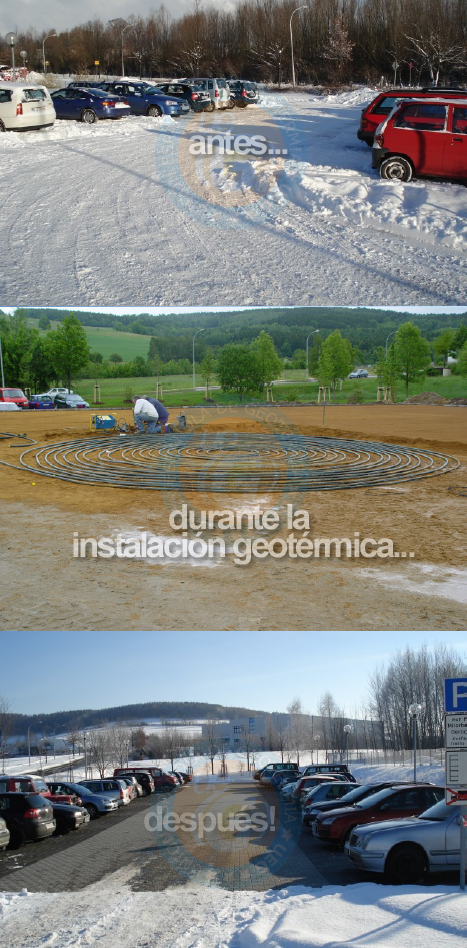

Problemas con la nieve y el hielo?
La Geotermia evita de forma natural las placas de hielo e impide el deposito de la nieve sobre las Pistas de Aviación de los Aeropuertos y también sobre las Autopistas, Autovías, Carreteras, Puentes, Cruces, Pendientes y Entradas en Rampa...

Con Energía Geotérmica ningún aeropuerto cerrado ni carretera cortada

.

.

Nuevo Programa para Geotermia: "Cargas Térmicas de Verano e Invierno HVAC+Geo v.2011" Exclusivo Software Original
INDICADO para todos los profesionales de la Geotermia, Climatización, Calefacción y de sistemas evaporativos

Nuevo Programa Profesional para calcular tus instalaciones geotérmicas y de HVAC incluye: Cargas Térmicas de verano e invierno, cálculo de Intercambiadores Geotérmicos Verticales Simples, Dobles, Intercambiadores Horizontales, Intercambiadores tipo "Cestas", Intercambiadores Aerotérmicos tipo Aire-Tierra, Intercambiadores en geoestructuras energéticas... aquí
.
www.googlenergy.com/_

.

.

.

.

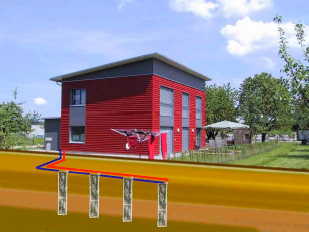

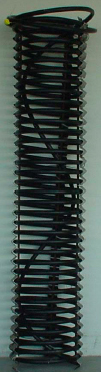

Mundial Intercambiador de calor geotérmico vertical, horizontal, cestas y para estructuras termo activas de muy alto rendimiento "Eco-sys Geo" Fabricado con un Nuevo, Avanzado y Patentado Material Plástico que mejora en más de un 300% el intercambio térmico. "ECO-SYS GEO" es el resultado de un proyecto independiente y privado de I+D+i entre UEG, el CIG y tachyon®

.

www.googlenergy.com/_

.

.

Tachyon® empresa lider en Geotermia, HVAC y auditoría energética
Tachyon es Lider desde 1979 en cuestiones energéticas avanzadas, instalaciones de Geotermia Profunda y Superficial para generación de electricidad y térmica (calor y frío) grandes instalaciones llave en mano y/o en régimen de CONTRACTING para Gobiernos, Ayuntamientos y Promotores...
.
www.tachyon.es

.

.

Asesoría y consultoría de Geotermia Profunda y Superficial
La Asesoría más Experimentada en Consulting, Diseño Cálculo de Instalaciones de Plantas Geotérmicas para generar a gran escala Electricidad, Calor, Hidrogeno, Agua Dulce, Distritos, Procesos Industriales, Frío Industrial, Creadores y Propulsores del Concepto de "Ciudades Generadoras de Trabajo®"...

www.googlenergy.com/_

.

.

Climasoft® software programas
Lider Mundial desde 1984 en ventas de Programas Profesionales para el cálculo y diseño de instalaciones de HVAC y de Geotermia
.
.......
www.climasoft.com

.

.

.

.

Mapa interactivo de la Geotermia
Primer mapamundi interactivo Beta1.0 sobre la Geotermia ¡Novedad Mundial!


...
www.googlenergy.com/_

.

.

Mundial
ClimatiCAD® software en línea
¡Impresionante! Programas de uso en línea, a través de tu explorador ¡Novedad mundial!

www.climaticad.com

.

.

Tablón de trabajos y obras de Geotermia y HVAC
Si deseas obras, aquí facilitamos trabajos a realizar, servicio ¡Único en España!

www.googlenergy.com/_

.

.

Prontuario, bibliografía, documentos, imágenes, videos y podcast sobre Geotermia
Consulta cualquier documentación técnica sobre Geotermia Profunda y Superficial

www.googlenergy.com/_

I GEO-Comida de Hermandad entre Profesionales de la Geotermia, Septiembre 2011 en Madrid (ES)... Información y reserva mesa aquí

www.googlenergy.com/_

.

.

.

.

¡Nuevo! Servicio de Ofertas y Demandas de Empleo del sector de la Geotermia Profunda y Superficial, un impulso al empleo. Fácil, Rápido y ¡Gratuito! Visitalo ahora mismo...

www.googlenergy.com/_

.

.

Copia y Pega en tu web los miniapps Climasoft programas de cálculo online

Nuevo! ya están a tu disposición los miniapps Climasoft (son programas profesionales simplificados y muy prácticos) para calcular instalaciones de Geotermia y HVAC+R+E, están preparados para ser descargados y utilizados online desde ¡Tu propia Web! y si te registras en Climasoft son totalmente Gratis! descargar miniapps Climasoft Gratis!...
www.googlenergy.com/_

.

.

Calendario Agenda internacional 2011 de nuestros Eventos, Conferencias, Jornadas Técnicas, Desayunos Tecnológicos, Formación, Quedadas, Excursiones, etc. Ver ahora y desde aquí mismo nuestro Calendario y Agenda

www.googlenergy.com/_

.

.

UEG más cerca de tí, ya estamos a tu disposición en España, México, USA, Canadá y pronto Ecuador, ver contacto...
www.googlenergy.com/_

.

.

Visita ahora! nuestro Tablón de Ofertas y Demandas de Trabajos a realizar y Oportunidades de Negocio (BO Business Opportunity)
www.googlenergy.com/_

.

www.climaticad.com/_

Ver vídeos de demostración del portal de cálculo online ClimatCAD

ClimatiCAD ya cuenta con más de 38 programas y aplicaciones online para Geotermia y HVAC

Todos los programas y ayuda técnica que necesitas para diseñar, calcular y presupuestar instalaciones de Geotermia y HVAC

además incluye un servicio en línea de consultoría profesional sobre Geotermia, Climatización, Calefacción, Ventilación y Evaporativos.
Usa tu oficina online desde cualquier lugar y con cualquier ordenador, PDA, iPhone, portatil o teléfono a través de Internet

ClimatiCAD es perfecto para calcular todo tipo de instalaciones Geotérmicas y de HVAC.
Tienes todos los programas necesarios a tu disposición, como por ejemplo: Cargas térmicas de Verano, Invierno, Sondas verticales, simples, dobles, colectores horiz., cestas, Geo estructuras termo activas, aerotermia Aire-Tierra, conductos, tuberías, bombas de recirculación, consultar datos para poder elaborar profesionalmente tus presupuestos y además ClimatiCAD incluye Consultoría y Asesoramiento Técnico sobre Geotermia y HVAC

ClimatiCAD es una herramienta profesional de cálculo, consultoría y asesoría, única e innovadora fruto del I+D+i de Climasoft®, CIG, UEG y Tachyon®

www.googlenergy.com/_

.

.

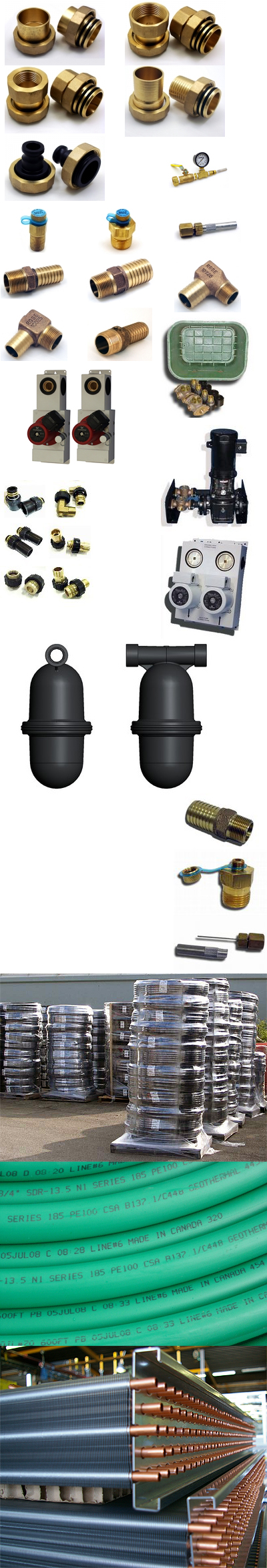

GeoSHOP® es la tienda online y distribuidora de todo tipo de productos para la Geotermia profunda y superficial
Los precios y condiciones más competitivos, todo para la Geotermia. Los Productos más novedosos, con certificado UEG, CIG y con sello CE

www.googlenergy.com/_

.

.
PlasticDUCT® y GeoDUCT® son nuevos conductos patentados
para crear redes de distribución de aire acond. y para crear nuevos intercambiadores geotérmicos tipo Aire-Tierra.
PlasticDUCT® es un nuevo conducto prefabricado y plegado, de plástico, de uso en instalaciones de AA, HVAC, Evaporativos y Ventilación.
GeoDUCT® es un nuevo conducto plegado para crear todo tipo de intercambiadores Geotérmicos del tipo aerotérmicos Aire-Tierra, evita malos olores, tiene bactericida, tiene barrera contra el Radón y tiene una excelente transmisión.
Ambos Conductos son una Novedad Mundial
Son más Eficientes, más Eficaces y más Económicos PlasticDUCT® y GeoDUCT® NO REQUIEREN DE MANO DE OBRA ESPECIALIZADA, son ideales para la Exportación, el Transporte y el Almacenamiento... El sistema facilita Programas informáticos gratuitos para calcular y equilibrar los Intercambiadores Aire-Tierra construidos con GeoDUCT® y también para Calcular y Equilibrar las redes de Aire Acond, Ventilación, Evaporativos, HVAC y otras construidas con PlasticDUCT®...

www.climasoft.com/pl_

.

.

Software para instalaciones de Geotermia y HVAC
Programas profesionales para instalaciones de geotermia y HVAC



www.googlenergy.com/_

.

.

.

.

Cursos y formación integral sobre Geotermia
Cálculo, cargas térmicas, intercambiadores geotérmicos, comparativa de sistemas_

www.googlenergy.com/_

.

.

CIG Centro de Investigación de la Geotermia
El CIG es el Primer Centro de Investigación de la Geotermia Laboratorio Experto en I+D+i Investigación y Desarrollo de la Geotermia...

www.geotermia.com.es

.

.

Unión Española de Geotermia & HVAC
Es tu casa, la casa de la Geotermia y del HVAC. Un Team internacional con más de 30 años de experiencia. Si quieres saber de Geotermia y HVAC date de Alta como Miembro oficial de UEG desde aquí y de Verdad ¡Sabras de Geotermia y de HVAC!

www.googlenergy.com/_

.

.

Noticias sobre Geotermia
Interesantes noticias sobre Geotermia Profunda y Superficial

...
www.googlenergy.com/_

.

.

MEDIATECA todo sobre Geotermia
Todo información y documentación multimedia sobre Geotermia Profunda y Superficial

....
www.googlenergy.com/_

.

.

.

.

Camisetas, gorras, sudaderas, bolsos, bandoleras, pantalones, adhesivos, escudo oficial UEG bordado... Envianos un pedido con el artículo que deseas, color y tu talla, desde aquí







....


























www.googlenergy.com/_

geotermia

Concepto

La Geotermia es sencillamente el aprovechamiento del calor interno de la Tierra

El calor interno de la Tierra es una fuente duradera de energía para generar calor, frío y electricidad entre otras manifestaciones de la Energía, no depende de las condiciones climáticas, ni de las estaciones del año, ni de una hora determinada del día

La energía geotérmica es el calor almacenado por debajo del nivel del suelo. Esencialmente este calor está presente en la Tierra debido a la radioactividad natural de las rocas que componen la corteza terrestre y de manera menor a la aportación de los intercambios térmicos con las zonas más profundas de la Tierra además del Sol. Lo que llamamos geotermia es pues el estudio y la utilización de ese calor

El concepto es tan simple que se es capaz de intuir y comprender sus principios básicos inmediatamente

Temperaturas con una media superior a 1.000 ºC prevalecen en el 99 % de la masa de la Tierra, sin embargo temperaturas medias inferiores a 100 ºC solo son localizables en los 3 primeros kilómetros más próximos a la superficie lo que representa solamente el 0,1 % del total

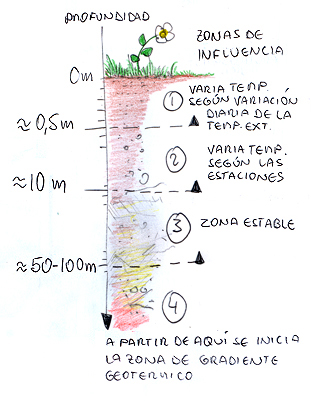

La temperatura media de la Tierra en Europa (más o menos esto es válido también para cualquier país del Mundo...) se eleva a aproximadamente 14 ºC a una profundidad de 10 a 25 m, a distancias más cercanas a la superficie las condiciones climáticas externas tienen una influencia sobre la temperatura y en las capas más profundas reina la Ley del gradiente geotérmico (medio europeo) que dice: "La temperatura aumenta de 1 ºC por cada 33 m de profundidad adicional" aproximadamente

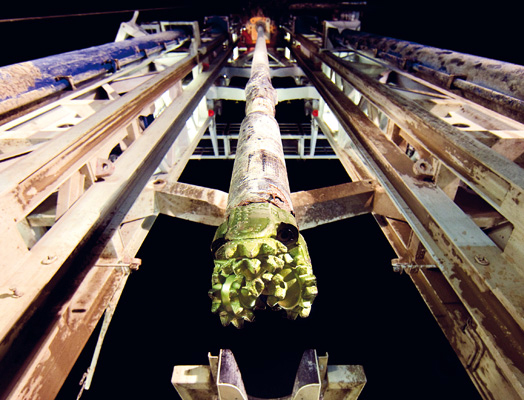

La técnica necesaria para localizar, tocar y aprovechar la energía interna de la Tierra es "Sencilla" e intuitiva, sus límites son solo temporales ya que dependen de la tecnología disponible actualmente...

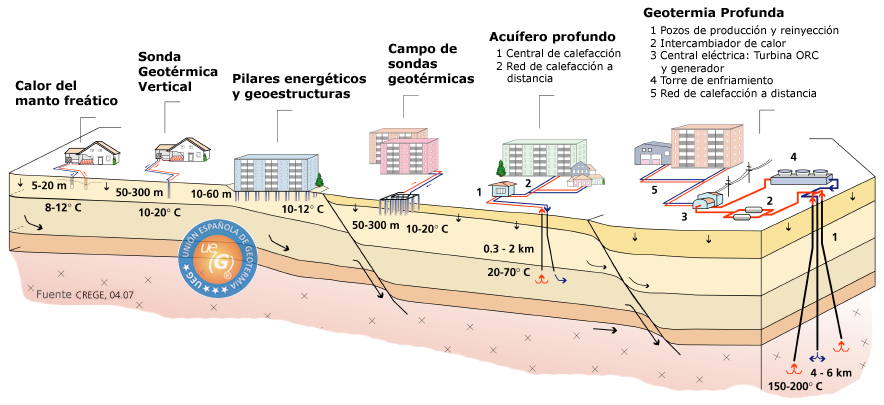

El fundamento básico de la Geotermia es el siguiente

La utilización del calor de la Tierra no cesa de crecer, tanto en el ámbito de la generación de calor y frío como en la generación de electricidad

Innegablemente y evidentemente el entorno geológico influye de forma determinante en los modos y en las distintas técnicas de generación y aprovechamiento de la energía Geotérmica

Alrededor del Mundo y hasta el año 2006, se han generado más de 9.000 MWe de electricidad geotérmica, en instalaciones existentes en 24 países y más de 28.000 MWt térmicos de calor se están aprovechando en instalaciones situadas en más de 71 paises

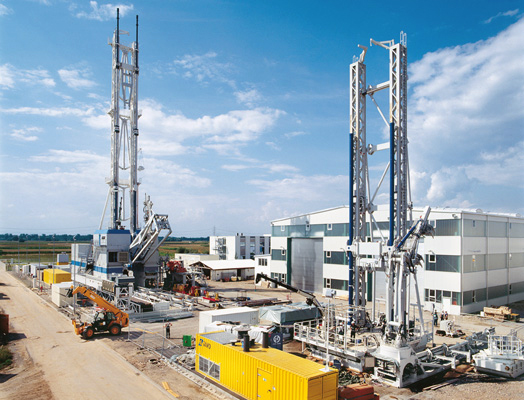

Nuevas y esplendidas centrales geotérmicas están en la actualidad en construcción en más de 10 países, por lo que ya podemos sumar otros 500 MWe eléctricos de generación de electricidad geotérmica, de forma inmediata superaremos holgadamente el nivel de los 10.000 MW eléctricos de electricidad geotérmica instalada

Los países con mayor generación y más adelantados a nivel mundial en estudios, exploración, localización y generación de electricidad geotérmica son entre otros: Los Estados Unidos y Filipinas, cuya potencia de electricidad geotérmica instalada son para Estados Unidos de unos 2.000 MWe eléctricos y para Filipinas de otros 2.000 MWe eléctricos. A estos 2 países le siguen países destacados como México, Indonesia e Italia (sin duda el mejor ejemplo para Europa) cuya generación conjunta supone otros 800 MWe, el resto es generado por los países restantes

La Geotermia Aplicada, la Moderna, la Productiva y la Comercial tiene más de 100 años, y está presente en prácticamente todos los países del Mundo...

Paradójicamente en un Mundo Sediento de Energía los mas recientes estudios Geotérmicos que se están llevando a cabo alrededor de todo nuestro planeta Tierra, demuestran que existe en el subsuelo más Energía en solo los primeros 3.000 m de profundidad de nuestra amada Tierra que la que la Humanidad pueda gastar ¡Jamás!

En cuanto a lo que a la Península Ibérica se refiere, cabe destacar que con el aprovechamiento eficiente de solo el 0.5% de la Energía existente hasta una profundidad de tan solo 3.000 m bajo nuestros pies, sería suficiente para satisfacer a lo largo de más de 100.000 años todas las necesidades Energéticas de la Península Ibérica (...)

No es de extrañar que la inversión económica en I+D+i Investigación, Desarrollo e Innovación de sistemas Geotérmicos Profundos y Superficiales, en estos últimos 5 años se ha multiplicado por 1.500 y sigue en progresión exponencial

En la Península Ibérica la Energía Geotérmica es una Excelente "BO" Business Opportunity (Oportunidad de Negocio) ¿Por qué? pues porque todo está por hacer (...) En toda la Peninsula Iberica existen multitud de huellas de actividad con historicos sondeos ejecutados que hoy permanecen abandonados al paso del tiempo esperando...

Algún ejemplo del potencial de la Peninsula Iberica. Vayamos a la caza de pozos susceptibles de ser aprovechados para Geotermia Profunda...

La UNIÓN ESPAÑOLA DE GEOTERMIA UEG y el CENTRO DE INVESTIGACIÓN DE LA GEOTERMIA CIG desde hace más de 27 años han abierto multiples hilos de investigación tanto de mesa como de campo en España y alrededor del Mundo (porque señores y señoras, no siempre los desafios se solucionan desde el laboratorio...). UEG y el CIG desarrollán y divulgán gratuitamente proyectos independientes SIN NINGÚN TIPO DE AYUDA O SUBVENCIÓN OFICIAL ¡TODO ABSOLUTAMENTE TODO EL CAPITAL NECESARIO LO PONEMOS NOSOTROS! más suerte tienen aquellos recien llegados que han y están logrando excelentes premios, reconocimientos y gran cantidad de capital oficial ¿...? a todos ellos ¡EN HORA BUENA A LOS PREMIADOS! Que vamos hacer ¡esto es lo que hay!...

Pilar Mgd (Cazadora de sondeos) investigadora de la UNIÓN ESPAÑOLA DE GEOTERMIA...

Pilar Mgd investigadora de la UNIÓN ESPAÑOLA DE GEOTERMIA...

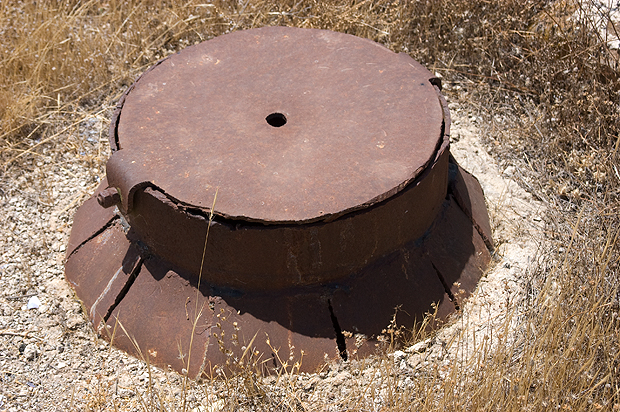

Observa bien la imagen ya que verás 2 bocas de pozos...

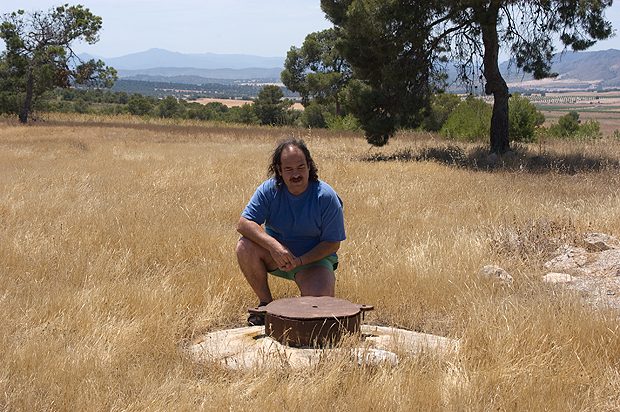

El investigador y presidente de UEG José Mtz (Cazador de sondeos) en plena tarea de campo, reconociendo y situando un sondeo abandonado...

En lugares perdidos de España existen multitud de pozos profundos de 500-600 mm de diámetro y que llegan a más de 800 m de profundidad...

Muy interesante potencial energético...

La Peninsula Iberica y en especial España (que decir de las maravillosas Islas Canarias...) está repleta de lugares increibles algunos incluso con antiguos y no tan antiguos volcanes apagados llenos de potencial geotérmico... ¿A qué o a quién esperamos para aprovecharlos?

La UNIÓN ESPAÑOLA DE GEOTERMIA y el CENTRO DE INVESTIGACIÓN DE LA GEOTERMIA están investigando y fijando en un mapa geotérmico todos estos sondeos, susceptibles de ser aprovechados para Geotermia Profunda...

...

Para ilustrar lo dicho con un ejemplo tangible, tienes que saber que gracias a los datos y a las experiencias disponibles en Alemania en el sector de la energía geotérmica, se presentan interesantísimas perspectivas en la utilización masiva y eficiente del calor del subsuelo

Los resultados de las investigaciones geológicas y de las actividades mineras focalizan el interés en tres cuencas (reservorios) con estructuras conocidas. Se trata de la cuenca (reservorio) de Alemania septentrional (Nord-deutsche Becken), la del valle del Rhin superior (Oberrheingraben) y la de la Molasse bavaroise (Bayrische Molasse-Beckenl)

Una evaluación del potencial disponible conduce a una constatación sorprendente: La energía geotérmica suministraría 515 EJ de calor y 9.5 EJ (1 ExaJulio=10^18J) o sea un total cercano a los 525 EJ, simplemente ¡Magnifico!

Esto permitiría cubrir multitud de veces las necesidades energéticas, incluso en caso de tomar como buena la más pesimista de las estimaciones

Este es el Potencial Real de la Geotermia. ¿Alguna duda? ¿Pues, a que esperamos? ¡Manos a la obra!



Break Kit-Kat ¡Muy bien! Antes de seguir hagamos un breve descanso y que mejor para ello que retroceder en el Tiempo y leer algunas increibles anecdotas sobre la Historia de la Geotermia:

...hace tiempo atrás, lo aquí expuesto ya lo creian nuestros queridos visionarios Julio Verne, Camille Flammarion, Pierre Louis Moreau de Maupertuis, Voltaire y Plutarco entre otros

..
Ilustraciones del increible articulo de Camille Flammarion, lee "El Gran Pozo Geotérmico (desde la página 55 del PDF, ten paciencia ya que son unos 30MB...)"

...también como espectacular e impresionante es digno mencionar el magnifico Pozo Superprofundo Kola de 12.262 m de ¡Profundidad! entre otros Super Pozos de Investigación (mira también entre los documentos de nuestra "mediateca"); aquí tienes otra página muy interesante dedicada a la perforación del Superpozo Kola (en ruso "lo siento" pero bueno siempre puedes traducirla instantaneamente con Google...)



(Fin del Break y Kit-Kat) ...y ahora a seguir con el Presente...

subir

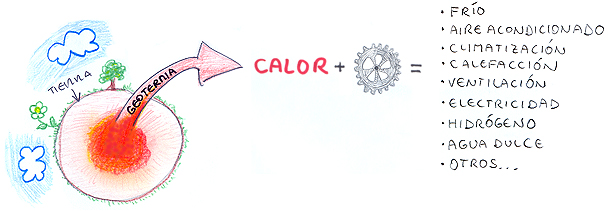

¿Qué puedo hacer o generar con la geotermia?

Por medio de la geotermia conseguimos calor o sea energía térmica (según sea mucho o poco calor, conseguiremos uno u otro efecto deseado), esta energía térmica (calor) a su vez puede ser transformada en frío por medio de multitud de procesos por ejemplo la absorción, en energía eléctrica por medio de turbinas, generadores y ORC, en movimiento mecánico y en cualquier otra manifestación de la energía que puedas necesitar o imaginar...

subir

Lo importante es saber y comprender que con el calor (en mayor o menor cantidad) extraído del interior de la tierra, podemos generar, alimentar y abastecer de manera muy eficiente, cualquier sistema de calefacción, climatización, frío, eléctrico, proceso industrial que requiera enfriamiento o calentamiento (plásticos...), también con geotermia se puede producir de manera económica Hidrógeno, agua dulce, y en general cualquier cosa que necesite para su generación, transformación o fabricación cantidades importantes de energía térmica o/y eléctrica (calor, frío y electricidad)

El principio básico de que, cualquier tipo de energía es susceptible de ser transformado en otro, es lo que hace a la geotermia muy atractiva, como fuente o vector primario de energía limpia, duradera, previsible y muy económica

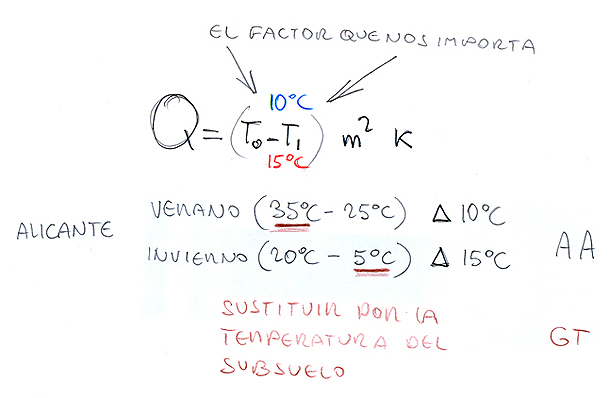

Siento recordartelo, pero es conveniente dejar muy claro que "El frío no existe, existe la ausencia de calor", este principio básico es muy importante y necesario para iniciarse y comprender la importancia energética de la geotermia

En ciertas ocasiones, el interesado en geotermia, puede ver confundido su entendimiento, sobre todo cuando algún experto en energía geotérmica le explica que con geotermia no solo somos capaces de proporcionar calor y electricidad sino también en muchos casos ¡Frío!...

Esto último (producir frío con geotermia) es gracias a que el subsuelo se comporta de manera extraña y contradictoria en sus primeros 10 metros de profundidad. Veamos, lo lógico es pensar que a más profundidad más calor y, en realidad así es; pero en los primeros 10 metros (más o menos, esto va en función del tipo de subsuelo evidentemente) de profundidad no ocurre así en verano. En verano todo esta al revés y no es cosa sencilla imaginar y comprender que con 35ºC o más de temperatura ambiente exterior, consigamos con solo excavar un pequeño agujero en la tierra, sentir una frescura o una agradable diferencia de temperatura entre la tierra del subsuelo y el ambiente exterior. Por ejemplo suponiendo una temperatura exterior de 35ºC observaremos que con solo excavar un agujero de una profundidad de aproximadamente 1 metro, la temperatura de la tierra será muy probablemente cercana a los 20ºC, es sencillamente asombroso y extremadamente lógico a su vez (estudiaremos este efecto físico con toda atención a lo largo de este prontuario)...

Lo expuesto nos hace reflexionar, y nos lleva a alguna que otra deducción, a nivel doméstico por ejemplo:

- que si lo que pretendo es calentar en invierno una vivienda podré hacerlo realizando un orificio (pozo, sondeo, perforación) hasta una profundidad dónde encuentre la temperatura deseada...

subir

- que si lo que pretendo es refrescar, enfriar en verano una vivienda podré hacerlo realizando un orificio (pozo, sondeo, perforación) a una profundidad muy reducida entre 0,5 y 2 metros, dónde encuentre la temperatura deseada...

Ten en cuenta que en España, la carga térmica de verano es ya más importante que la carga térmica de invierno, o mejor dicho en España, ya se gasta más energía en verano que invierno. Sin embargo en otros países, por ejemplo en Alemania, es justo lo contrario, la carga de invierno es superior a la de verano. En ambos casos verano e invierno, la geotermia es la respuesta eficaz, una fuente de energía económica, limpia e "inagotable" que puede abastecer eficientemente tanto la demanda de necesidades energéticas del verano como las de invierno. No olvides esto último, ya que hemos detectado cierta confusión en este punto...

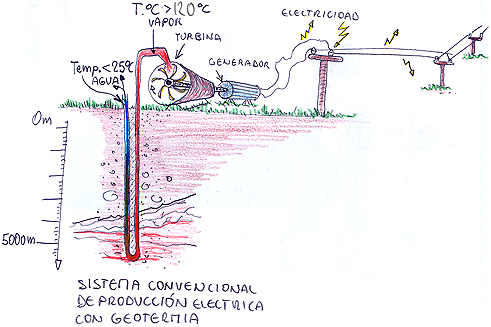

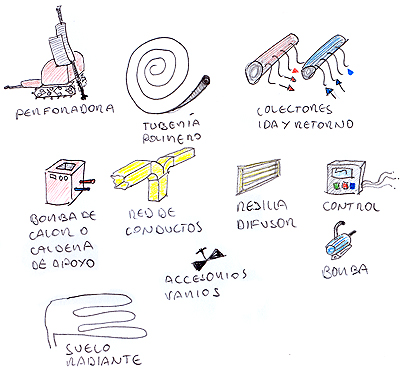

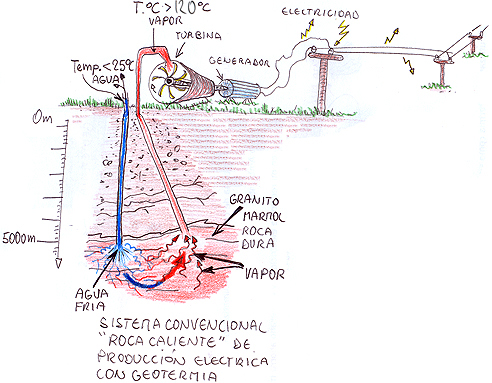

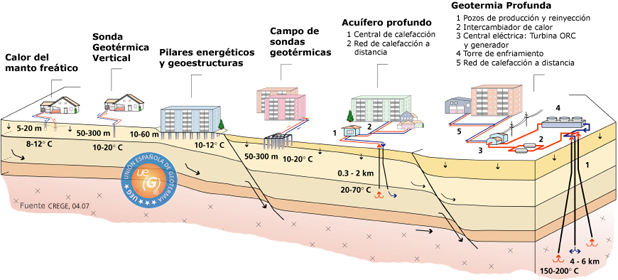

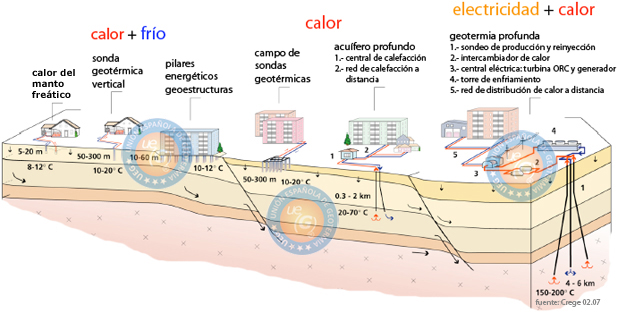

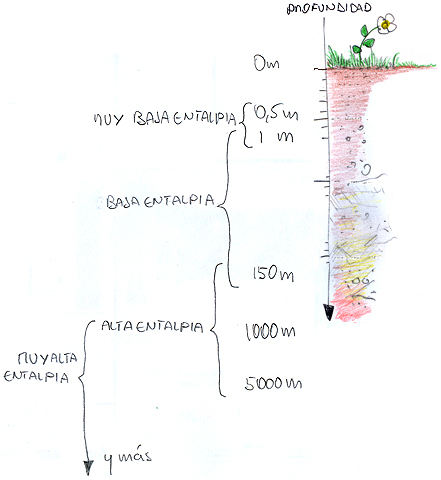

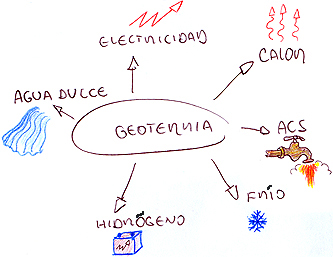

Aquí van algunos esquemas generales que ilustrán algunas de las cosas que podemos hacer con la geotermia, en estos dibujos verás de forma clara los usos más comunes de la Geotermia, si quieres ver con mayor detalle algún esquema pincha sobre él y se ampliará (bueno, se supone...)

subir

Break Kit-Kat bueno, relax, quédate tan solo con que el calor puede ser transformado en frío (por ejemplo recuerda las neveras que funcionan con butano o propano...) y en cualquier tipo de energía conocida, y que según la profundidad en el subsuelo puedes conseguir frío o calor. Hm hm hm, ya veremos a continuación y poco a poco, como hacerlo...

A continuación vamos a imaginar como debe de ser el "Proyecto Ideal de Geotermia"

Bien veamos, un proyecto ideal de explotación de Geotermia no debería plantearse para conseguir Energía Térmica (calor) del subsuelo y aprovechar esta Energía Térmica para un solo y único proposito

Me explico, el proyecto ideal de Geotermia sera aquel que aproveche mejor y en su Totalidad la cantidad de Energía Térmica (Calor) extraida del subsuelo y vehiculizada a la superficie ya que todo el proceso nos ha costado tenemos que aprovechar hasta el último grano de energía ¿o no? (bueno también puede ser que no... ¿?)

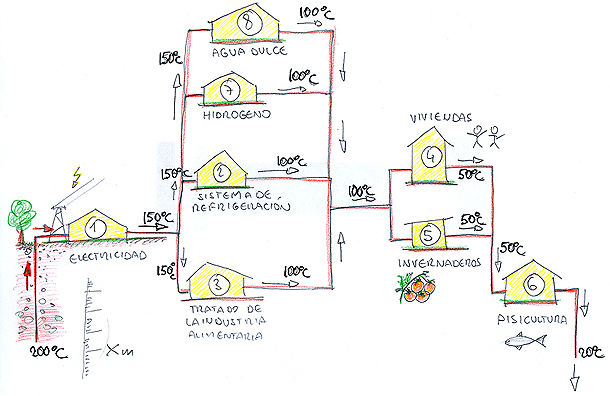

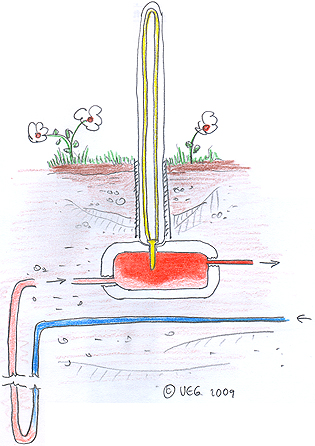

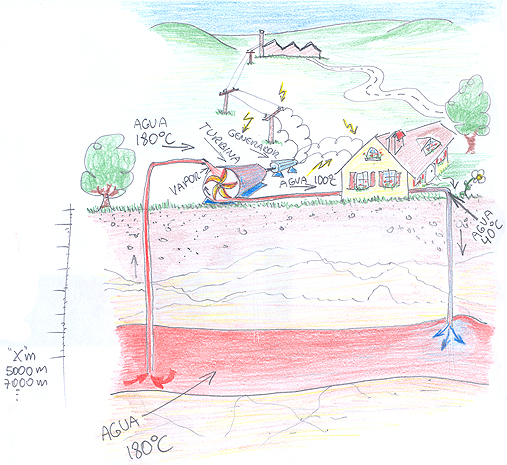

Para que lo veas mejor, toma por ejemplo el siguiente croquis

así es, como puedes ver en el anterior dibujo, el Proyecto ideal de Geotermia sera aquel que sepa aprovechar al máximo la Energía Térmica extraida del Subsuelo y vehiculizada a la superficie

Para conseguir tal proposito es necesario previamente a la redacción del Proyecto, estudiar detenidamente el entorno del lugar (Parcela, Solar, terreno...) dónde vamos a ubicar el proyecto Geotérmico, buscando e identificando los posibles puntos de consumo (Viviendas, Barrios, Poblaciones, Polígono Industrial etc) y/o procesos industriales que necesiten de la Energía Térmica (Calor y/o Frío y/u opcionalmente energía eléctrica) generada en el Subsuelo

Visto lo visto ya habrás visionado que lo realmente interesante para la Geotermia, es tener la mayor cantidad de puntos y tipos escaloneados de consumo de energía

El tema esta en bombear el calor a la superficie y una vez en la superficie aprovecharlo en su totalidad (y no disipar el exceso de energía a través de torres de enfriamiento etc. esto último es ¡Terrible! ¡Lamentable! Pero muchos procesos energéticos siguen hoy en día con esta historia de disipar el exceso de energía térmica a la atmósfera o a saber, en lugar de aprovecharlo o regararlo a quién realmente lo necesite... pero esto es otra historia... es que...es que...es que...)

El Objetivo esta pues, en no malgastar ni un solo 0,001ºC de Energía Térmica (Calor) extraido del subsuelo...

subir

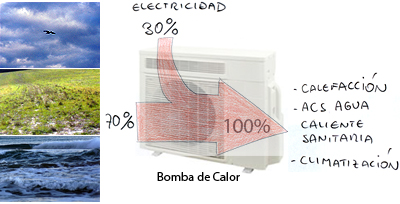

Break Kit-Kat bien, dejame que en este Break te diga muy brevemente que en la formula que sigue habita la Razón de Ser de la Geotermia superficial, no voy a entrar (por el momento) en mayores explicaciones, a lo largo de este Prontuario volveremos a esta formula muchas más veces y con todo el rigor necesario (hm hm hm )... (Bueno vale ahí va una Chuleta: El tema esta en rebajar el Salto Térmico... a ver si lo ves tu mismo...)

subir

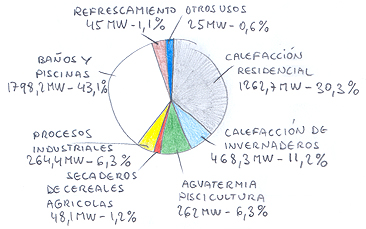

Distribución por Actividad, Potencia MW y Porcentaje (%) del uso de la Geotermia de Baja y Media Temperatura en el Mundo 2004 (según el World Geothermal Congress 2005)

Estos son los datos por Actividad, Potencia en MW y Porcentaje %, corespondientes para la Geotermia de Baja Temperatura en el Mundo (2004):

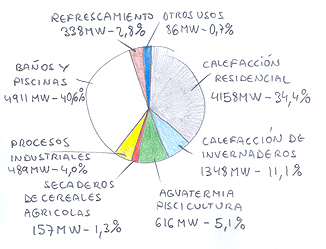

Actividad, MW y % para la Geotermia de Media Temperatura en el Mundo (2004):

Estos diagramas se han creado con datos del año 2004 y según el World Geothermal Congress 2005 celebrado en el mes de abril 2005, en Turquía. Para el final de este año 2008 se estima que estas potencias aumentaran en más del 17% sobre las cantidades del año 2004

subir



¿Para qué? y ¿Por qué utilizar a la geotermia como sistema de calefacción y/o climatización en mi vivienda, hotel, edificio de alquiler, edificio oficial, ayuntamiento, banco, balneario, edificio de oficinas, nave, negocio, colegio, hospital, polideportivo, gimnasio, centro comercial, fábrica o explotación agrícola..?

• Para contribuir a la conservación de la Naturaleza


• Porque si la geotermia se aplica con conocimiento, en invierno ahorro más de un 75% en mi recibo de electricidad y en verano ahorro más de un 90% en mi recibo de electricidad...

• Porque mi economía se ve directamente beneficiada con la instalación de un sistema de calefacción, climatización y ventilación geotérmico...


• Porque reduzco drásticamente mis gastos en energía eléctrica y por lo tanto mis gastos generales o sea ¡Ahorro muchisimo Dinero!...



• Porque tanto la imagen, el prestigio y la competitividad de mi empresa se ve potenciado...


• Porque mi Municipio será un espacio más limpio, una lugar respetuoso con el medio ambiente, mi potencial turístico se ve directamente potenciado y mi contribución al bienestar de los ciudadanos es un hecho...

subir

¿Es una instalación de geotermia más cara y costosa que otra convencional de climatización o de calefacción?

En general (no siempre) y en origen (ejecución) una instalación de geotermia superficial o profunda es más cara, aunque transcurridos de 3 a 8 años la instalación de geotermia estará amortizada lo que nunca ocurre con una instalación convencional que pudieras instalar...

Existen muchos tipos de instalación por medio de geotermia superficial o profunda, algunos de estos tipos son más caros en origen (ejecución) que una instalación convencional, sin embargo no siempre es así e incluso en muchas ocasiones y en origen (ejecución) una instalación de geotermia es y puede ser más económica que una instalación convencional. Todo depende del tipo de instalación de geotermia que se desee y que exista en el lugar concreto...

Por ejemplo, una instalación de aero geotermia (geotermia) resulta sin duda (casi en todos los casos) mucho más económica que una instalación convencional de climatización, calefacción y ventilación...

La gran ventaja económica de las instalaciones de geotermia es que son amortizables respecto a otros tipos de instalaciones convencionales de climatización o calefacción que no lo son

Ten muy en cuenta que las instalaciones de geotermia, en general, tienen un periodo de amortización (de recuperación de la inversión inicial) que suele oscilar entre 1-8 años, esto es muy importante y es un punto diferencial sobre las instalaciones convencionales que NO TIENEN "periodo de amortización"...

Si tenemos en cuenta dicho "periodo de amortización", podemos afirmar en todos y cada uno de los casos, que una instalación de geotermia siempre es más económica y mucho mas eficiente que una instalación convencional, ¡Siempre!

subir



¿Qué ventajas o desventajas tiene la Geotermia respecto a otras sistemas renovables como el Solar, Solar Térmico, Eólico, Mareomotriz...?

Iremos desarrollando poco a poco esta cuestión ya que es muy importante conocer a fondo uno y otro vector energético antes de decidirte por alguno de ellos

Por el instante (en breve más, mucho más...) valga la siguiente tabla que pretende de una forma entendible y sencilla mostrar a grandes pinceladas las ventajas y desventajas de los más comunes (hay más...) sistemas energéticos más o menos "Renovables" y "Limpios"

La tabla distingue entre una "forma nativa" (espontánea y/o pasiva) de generar ciertas "energías" y generar "energías" de "forma nativa" con la suma de un solo "proceso adicional", debes de tener en cuenta que todo esto es válido "hoy" y que estos temas evolucionan de forma vertiginosa...

Tabla fecha 25 de junio 2009



La siguiente tabla comparativa del Factor de Capacidad (%) de distintas tecnologías energéticas es si cabe todavía más interesante

Tabla fecha octubre 2010

¡Ojo! No tomes estas tablas como algo absolutamente exacto e inamovible ya que todos los sistemas y tecnologías van desarrollandose de manera vertiginosa día a día, por lo que estos datos pueden cambiar, si tienes una necesidad urgente de decidirte en tu proyecto por un sistema u otro sistema consultanos previamente (será mejor...)

El valor indicado en la Tabla respecto al coste de la inversión, se refiere a un valor medio ¡Ojo! puede variar en mucho (puede ser mayor o también puede ser menor) en función a diversos factores normalmente ajenos a la técnica en sí mismo, para cualquier caso concreto y particular no dudes en consultarnos gratuitamente y ahora mismo por medio de Skype , o en el teléfono directo +34 630366997, o a través de nuestro correo electrónico

¡Ojo! Por favor no nos mal interpretes, cuando decimos en esta tabla que la "Eólica" y la "Mareomotriz" No, no genera de "forma nativa" electricidad (esto que parece una barbaridad no lo es en realidad) nos referimos exactamente a que estas técnicas necesitan de otro proceso adicional como por ejemplo un generador o alternador u otro proceso adicional para conseguir tal proposito, en definitiva estas técnicas aprovechan el movimiento para transformarlo en electriciad o a saber en cualquier otra manifestación de la Energía, esto no es una "forma nativa" de generar pero Sí, sí es una forma muy eficiente y eficaz para conseguir su proposito. O sea no confundamos eficiencia, eficacia, rentabilidad y "forma nativa"...

Gracias a la aportación de Juan Cuevas, aclaramos que cuando decimos "Genera frío" nos referimos de forma espontánea y pasiva (de "forma nativa") o sea sin falta de ningún artefacto, artilugio (generador, alternador, absorción etc.) proceso auxiliar, por ejemplo la Geotermia "Genera frío" Sí, claro que sí, en verano podemos enfriar un volumen simplemente con un sistema geotérmico del tipo intercambiador Tierra-aire a baja profundidada y sin falta de ningún tipo de proceso mecánico adicional...

O sea nos referimos a que la Geotermia es capaz por si sola de refrescar (Geocooling), enfriar o bajar la temperatura de cualquier lugar de forma natural, espontanea y sin necesidad (de sumar otro proceso) de máquina de absorción o de ningún artefacto mecánico (no se si ha quedado claro, me he enrollado demasiado...)

En el siguiente link podéis ver un ejemplo de "Solar Térmica" (frío-solar) por el que se consigue frío pero con ayuda (de otro "proceso adicional") de la absorción, es muy interesante e instructivo ya que también es aplicable a la Geotermia profunda de media y alta entalpía... (Muy bueno el link ¡Vaya gente seria e inteligente! Chapeau...)

Si alguien quiere ampliar o modificar algún punto, no lo dudes escribenos, estaremos encantados de atender tu sugerencia

subir



Si la geotermia es tan maravillosa como se pinta aquí ¿Por qué existen tan pocas instalaciones en España y por qué no se habla del inmenso potencial energético de la geotermia a diario en todos los medios de comunicación, ya que podría ser una de las soluciones más eficiente a los problemas energéticos de este país nuestro?

Sin comentarios... No comment... Sans commentaires... Senza parole... No hay solución a está ecuación... Que paciencia estamos teniendo... Eh! Mejor no seguir, ya sabeis luego lo que pasa... Mejor voy a contar hasta 10 y respirar profundo... mmm... mejor... mucho mejor ahora, sigamos pues

subir

¿Tiene España puntos o zonas geográficas con potencial y de especial interés geotérmico?

Sí, muchos, de todo tipo y en toda la Peninsula (España), ¿Que te dicen que no? ¿Quién te dice que no? ¿Has pensado en quiénes y a quién sirven los que te dicen y repiten que no? ¡Oye mira! Si de verdad, de la verdad verdadera te interesa la Energía no pierdas más tiempo y contacta con nosotros ahora mismo pulsando aquí Skype ¡Estamos hasta los ... inombrables de los inútiles e incompetentes!

subir

Herramientas y accesorios necesarios

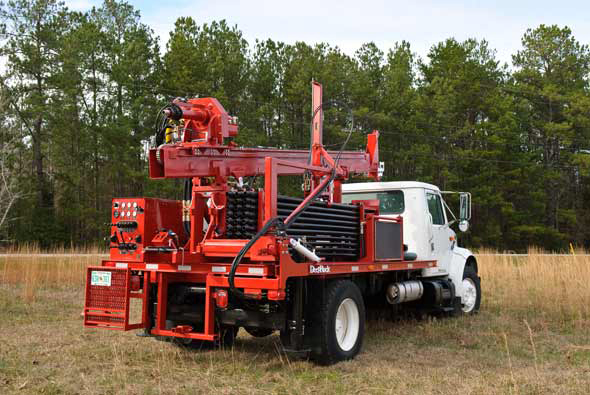

Perforadora integrada para geotermia superficial...

Perforadora para geotermia superficial...

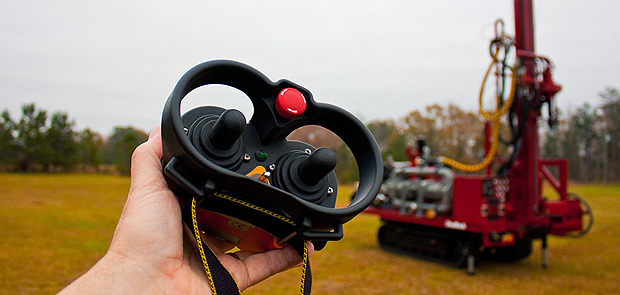

Perforadora para geotermia superficial de uso sencillo y con mando a distancia... ¿Más sencillo?...

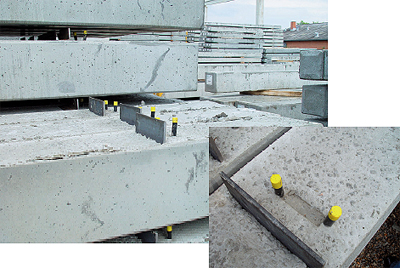

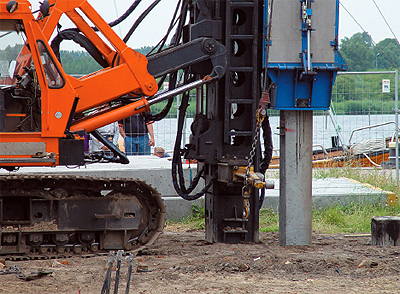

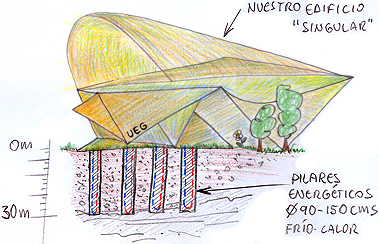

Intercambiador de calor bajo Tierra y en geoestructuras energéticas termo activas

En el "Dargaud" de la Geotermia, los "intercambiadores de calor" toman el nombre de "sondas geotérmicas", suelen ser muy variados y de distintos tipos

Generalmente estos intercambiadores de calor geotérmicos están compuestos de tubería construida en polietileno de alta densidad, PEX, PP, PE, otros, también se realizan en otros materiales (Cobre para circuitos de expansión directa, hormigón, acero inox etc), se presentan en varias secciones, geometricamente pueden ser verticales, cestas, horizontales o ir ubicados en el seno de la propia estructura de un edificio...

Cada día aparecen nuevos sistemas y por supuesto intercambiadores de calor geotérmicos que mejoran su eficiencia y son cada vez mas originales, todos tienen un denominador común, ser los más eficientes, eficaces, fáciles y más económicos de instalar o la combinación entre estos términos, evidentemente unos lo consiguen mejor que otros la experiencia te hará decidirte entre uno u otro tipo...

Como ejemplo, valga esta última (24 junio de 2009) novedad mundial "Tachyon® ECO-SYS GEO" un nuevo y patentado material para confeccionar intercambiadores geotérmicos de alto rendimiento. "Tachyon® ECO-SYS GEO" es un nuevo producto avanzado para la Geotermia, es fruto de un proyecto independiente y privado de I+D+i entre la empresa Tachyon®, el Centro de Investigación de la Geotermia CIG, la asociación Unión Española de Geotermia UEG y de ABN, su misión es facilitar la construcción de intercambiadores geotérmicos de alto rendimiento del tipo vertical, horizontal, cestas o de los situados en el interior de las geoestructuras energéticas termo activas del edificio, este nuevo material "Tachyon® ECO-SYS GEO" logra mejorar en más de un 300% el intercambio térmico...

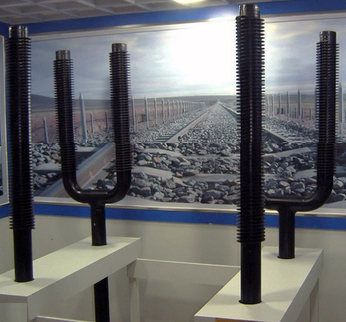

Los siguientes intercambiadores de calor geotérmicos también son recientes, son llamados "sondas", "U", "loops", "colectores", "cestas" o a saber...

..

Con estos intercambiadores de calor (o sondas) cestas verticales ya no es necesario perforar costosos pozos, solo se profundiza entre 5 y 10 m con un diámetro de hueco de aproximadamente 500 mm por medio de una broca del tipo "tornillo sin fin" o "mariposa", en resumen en menos de media hora ya tienes tu hueco realizado introduces en su interior la sonda "Cesta" o "Cilindro" y rellenas con mortero liquido con su correspondiente catalizante o con el propio terreno del agujero y ¡Ya esta! El intercambiador de calor geotérmico funciona a la perfección, eso sí consultanos antes para calcular el sistema no te la juegues...

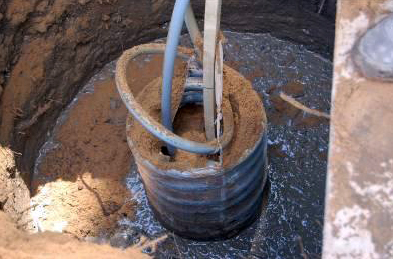

imagen superior: Cestas "nuevo en España" teléfono +34 630366997

recuerda: hueco entre 5 y 10 m y diámetro de aprox. 500 mm... consultanos antes...

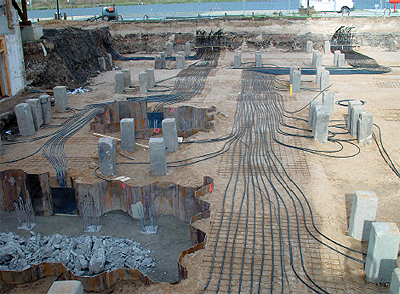

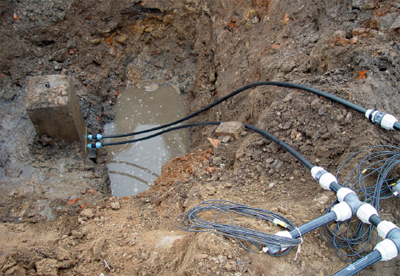

imagen superior: Intercambiador en una geoestructuras activa



imagen superior: Aerotermia Tierra-Aire



imagen superior: Vista en sección de un intercambiador de calor geotérmico Sonda vertical doble con su separador...

imagen superior: Vista de la "U" de una Sonda vertical doble "U"...



Por estos intercambiadores circula un elemento caloportador que suele ser agua, aire, refrigerante, gas u otro mas adecuado, cada día aparecen nuevos que mejoran el transporte de energía calorífica a la superficie...

Para ver y saber mas visita el área "mediateca"

Break Kit-Kat bien, bien, bien... Descansa un poco observando las imagenes que vienen a continuación, no voy a hacer comentarios sobre ellas... observa en la práctica lo que significa instalar o no Geotermia Superficial

con y sin Geotermia! No comment!

con y sin Geotermia! No comment! (contacta con nosotros)



Geotermia aplicada a la agricultura intensiva, invernaderos y a la piscicultura extrema...

Geotermia aplicada a la agricultura intensiva, invernaderos y a la piscicultura extrema... (contacta con nosotros)



subir



Sobre el uso de La Bomba de Calor en Geotermia

¡Uy uy uy este es un tema delicado muy delicado! Ya sabes de los generan Alta Tensión no de energía precisamente sino de mala uva o mala leche vaya (ya lo comprobarás con el tiempo...)

La bomba de calor es una máquina cuya misión es producir calor y frío de manera muy eficiente

La bomba de calor es una máquina térmica sencillamente fantástica ya que puede ser (y en algunos casos debe de ser) utilizada con muchísima eficiencia en cierta área de la Geotermia, esta máquina térmica puede ser exotérmica o endotérmica (tranquilo esto ya lo explicaremos en su debido tiempo), ¿por qué este tipo de máquina en ciertas instalaciones de Geotermia...? Pues porque la bomba de calor es un invento maravilloso que gastando 1 sola unidad de energía ( 1 kW, electricidad, gas, gasóleo etc) es capaz de producir (a día de hoy claro) hasta más de 8 unidades de energía (8kW de calor y/o frío...) hay incluso quién nos habla de 16 (¡Con bomba de calor!¿? ya lo estudiaremos...) ¡hm hm hm!... lo normal y sin ningún tipo de exotismos es encontrarse en la documentación de los diversos fabricantes, rendimientos instantaneos y en ciertas condiciones (COP, EER, REE etc... esto lo explicaré más adelante) comprendidos entre 2,5 a 5. En realidad el único rendimiento que debería interesarnos en el instante de seleccionar una de estas máquinas es el que pueda tener de media a lo largo de 1 año de funcionamiento (COPA, EERA, REEA etc... esto también lo explicaré más adelante). Así expresado esta máquina es la ¡Leche! y lo es, pero paciencia y sigamos...

Aquí tienes una representación gráfica (made in UEG) de una bomba de calor (Aire-Aire, Aire-Agua, Tierra-Agua y Agua-Agua) con unas proporciones habituales de aportes externos (Aire, Tierra o del Agua), la proporción de electricidad que suele consumir y para lo que habitualmente se instalan las "BC" bombas de calor (de cualquier tipo) (las proporciones son las normales y habituales)

Respecto a la imagen superior: Observa bien como el 70% (proporción estandar) es aportado por el calor existente en el Aire, Tierra o Agua (o una combinación de ambos) y solo se aporta el 30% de electricidad para que la BC produzca el 100% ¡Es fabuloso! ¡Una máquina simplemente genial!

subir

Las bombas de calor que se utilizan en cierta área de la Geotermia (Geotermia Superficial) intercambian y/o bombean calor o "frío" con la Tierra (el subsuelo) por medio de intercambiador/es de calor enterrado/s reciben el nombre de Bombas de Calor Geotérmicas (lo de geotérmicas es porque hubo que diferenciarlas de algún modo de las bombas de calor habituales agua-agua, aire-aire, aire-agua de uso habitual en el Arte de la Climatización...) o sea que una bomba de calor geotérmica no es otra cosa que una bomba de calor agua-agua de toda la vida pero conectada a un intercambiador de calor geotérmico enterrado (más o menos)...

Estas bombas de calor Geotérmicas son máquinas térmicas que se diferencian de las bombas de calor habituales en que su Condensador o Evaporador (lo siento intentare explicartelo más adelante, es que debo de avanzar y no puedo retrazarme ahora aunque prometo volver sobre la descripción técnica exhaustiva) esta situado bajo Tierra sí ¡Bajo Tierra! esta sutil diferencia (entre otras...) es lo que hace que estas máquinas sean llamadas Geotérmicas, gracias a esta diferencia una bomba de calor geotérmica es muy eficiente ya que no depende de las fluctuaciones (cambios) de la temperatura, humedad relativa y humedad especifica del aire exterior, evidentemente sí depende de los cambios de temperatura y humedad Relativa y Humedad Especifica del interior de la Tierra pero estos cambios son más lentos y por lo tanto más estables lo que hace que la máquina trabajé siempre en condiciones casi ideales para este tipo de artefacto térmico... (bueno tranqui ya seguiré explicandote que es una BC pero lo nuestro es la Geotermia y no la Ingeniería Mecánica...)

subir

Bien, visto a grandes pinceladas lo que básicamente es una bomba de calor y una bomba de calor geotérmica, hagamos y contestemos la siguiente pregunta:

"¿Cuándo y dónde instalar una bomba de calor Geotérmica y no una bomba de calor convencional?"

Bien aquí esta la cuestión que suscita tantas y tan acaloradas discusiones, para contestar a la pregunta "Sin Anestesia", con Sentido Común, de forma práctica y pragmática, contestaré que:

"Las bombas de calor geotérmicas sencillamente y claramente deben ser instaladas siempre, siempre y cuando a igualdad de condiciones de diseño y trabajo, sean más eficiente, eficaces y rentables que cualquier otro sistema cuya misión sea la misma (calentar, enfriar, ventilar, ACS, control de humedad etc...) ¿Esto creo que se llama Competitividad, o no?...

Seamos más precisos ya que existen varios y múltiples casos indiscutibles que hacen que las bombas de calor geotérmicas no tengan competencia, ni puedan ser superadas a igualdad de condiciones de diseño y trabajo en eficiencia energética por ninguna bomba de calor convencional (de climatización se entiende...), nombrare varios supuestos en dónde la bomba de calor geotérmica no tiene rival (todavía, claro...), veamos:

1.- En cualquier y en todo lugar geográfico en dónde la temperatura seca exterior en invierno descienda y se mantenga durante largos periodos de tiempo y de forma habitual por debajo de 0 ºC y el tipo/naturaleza de subsuelo sea favorable y/o la superficie disponible sea la mínima necesaria para una instalación geotérmica (también tiene sus limitaciones, claro...).

2.- En cualquier y en todo lugar geográfico en dónde la temperatura seca exterior en verano supere y se mantenga durante largos periodos de tiempo y de forma habitual por encima de 40 ºC y el tipo/naturaleza de subsuelo sea favorable y/o la superficie disponible sea la mínima necesaria para una instalación geotérmica (también tiene sus limitaciones, claro...).

3.- En cualquier y en todo lugar geográfico en dónde la temperatura húmeda y humedad especifica exterior, (algunas veces la interior, imagina una actividad interior que genere estos cambios...) sea muy elevada y muy variante durante largos periodos de tiempo y de forma habitual y el tipo/naturaleza de subsuelo sea favorable y/o la superficie disponible sea la mínima necesaria para una instalación geotérmica (también tiene sus limitaciones, claro...).

subir

4.- En cualquier y en todo lugar geográfico en dónde la temperatura seca exterior, humedad relativa, humedad especifica sea muy alta y/o muy baja y además sea muy cambiante en el día y el tipo/naturaleza de subsuelo sea favorable y/o la superficie disponible sea la mínima necesaria para una instalación geotérmica (también tiene sus limitaciones, claro...).

5.- Siempre y cuando una instalación con bomba de calor geotérmica supere en eficiencia energética anual (ya lo explicaré lo de anual) cualquier otro sistema.

6.- En general en cualquier lugar y caso en el que el rendimiento de una bomba de calor no tenga competencia y en el que no se puedan instalar otro tipo de bomba de calor, caldera, calefactor, evaporativo (frío) o máquina más eficiente, por la razón que sea.

7.- Siempre y cuando no existan bombas de calor convencionales o máquinas X que superen en rendimiento y eficiencia a la bomba de calor geotérmica en la producción de calor y frío.

Respecto a este último punto "7.-", la Física dice que "...Medir es comparar una unidad conocida con otra desconocida..." basandonos en este principio básico (merece la pena reflexionar sobre el...) y en todo lo anteriormente explicado vamos a plantearnos el siguiente supuesto:

subir

Nos encontramos en Barcelona Ciudad (España) se nos solicita un presupuesto para climatizar Z y deseamos realizar una comparación entre una bomba de calor convencional y otra geotérmica, tenemos un catalogo de la Marca Daikin (de lo mejor claro no vamos a coger lo peor...) con unos datos técnicos de una bomba de calor convencional de climatización que podemos encontrar con facilidad (bueno es simplemente un ejemplo con un rendimiento ciertamente interesante, ni es la mejor ni la peor en rendimiento, ten en cuenta que hay mejores mucho mejores y peores, recuerda que no debemos comparar nuestra bomba de calor geotérmica con otras máquinas mediocres ya que sino podemos tener una sorpresa por parte de la competencia...) que dice lo siguiente:

Unidad acondicionadora: Bomba de Calor (si deseas ver o comparar un COP con el COP de una enfriadora de agua B.C. agua-agua DAIKIN, mira el COP del modelo EWWD120MB en la página número 158 de la Tarifa 2007 DAIKIN)
Marca: Daikin
Modelo: TXR28E (Serie URURU-SARARA, Daikin España Tarifa 2007 noviembre 2006 bajatela y estudia la página número 18)
Capacidad Refrigeración: W 3600
Capacidad Calefacción: W 5000
COP 5.14
EER 5.00
Consumo de Energía Anual: kWh 280 (según datos Daikin, las capacidades y rendimientos se basan en las condiciones que puedes ver en Daikin España Tarifa 2007 noviembre 2006 bajatela y estudia la página número 18)

imagen de la preciosa condensadora Daikin XRE28E conjunto TXR28E Serie URURU-SARARA

...vídeo del por qué de lo avanzado de esta serie URURU-SARARA (sistema convencional de climatización) observa como se controla la humedad...

subir

y tenemos una bomba de calor geotérmica X (la que tu veas mejor)... ¿Tu que presupuestarias? Evidentemente el sistema mas eficiente y eficaz sin duda...

Pues bien según lo expuesto hasta aquí tendremos que obtener una bomba de calor geotérmica que supere en todos los puntos a la bomba de calor convencional indicada, ya que de lo contrario no podríamos convencer a nuestro cliente para instalar una bomba de calor geotérmica, cosa no sencilla ya que recuerda que la instalación Z se encuentra en Barcelona (España) y según los puntos arriba indicados no es una zona dónde la bomba de calor geotérmica sea especialmente competitiva ¿o sí? Bueno piensalo...

Este punto es de reflexión y comprensión del problema que supone comparar distintos sistemas... Es necesario conocer nuestras limitaciones para ir más allá en nuestras investigaciones y mejorar constantemente.

Llegados a este punto y como diría "Ortega" "Visto un Tigre, vistos todos...". Visto de forma muy rapida la bomba de calor geotérmica, es sin lugar a ninguna duda la elección más adecuada en ciertas areas de la Geotermia Superficial y para ciertas regiones geográficas que parecen haber sido creadas especificamente para ella (como anillo al dedo) pero no lo son para otras zonas dónde indiscutiblemente Reina la bomba de calor convencional, por lo que jamás se deberá instalar un sistema que sea menos eficiente por otro más eficiente sea por la causa que sea, no lo hagas ya que esto daña gravemente a la Geotermia y por consiguiente a todos los que nos dedicamos honestamente a ella.

Todo lo hasta aquí expuesto sobre la bomba de calor, nos lleva a ciertas reflexiones absolutamente necesarias de aclarar.

Una bomba de calor Geotérmica no define ni representa por si sola a la Geotermia, la Geotermia es la Ciencia que estudia el aprovechamiento del calor de la Tierra en toda su Belleza y amplitud, una bomba de calor geotérmica es solo uno más de los elementos activos que pueden/deben o no intervenir en ciertas instalaciones (no todas ni mucho menos) de Geotermia. O sea ni muchos menos una bomba de calor geotérmica nos va a influir, definir, determinar, condicionar o distorsionar de ningún modo y en ningún momento el concepto de Geotermia.

subir

Este tipo de instalaciones geotérmicas con bombas de calor geotérmicas se realizan habitualmente y casi siempre (no siempre) dentro de la Geotermia Superficial (hasta 300 m de profundidad, ya comprenderas estas clasificaciones más adelante de este apartado...) o si lo prefieres en la Geotermia de Muy Baja y Baja Entalpía (ojo Entalpía no es igual a Temperatura...).

Bombas de calor geotérmicas existen de varias Marcas comerciales, de varios tipos, de varias potencias y de varios rendimientos o eficiencia. Por lo que debemos de ser muy exigentes en la calidad de estas unidades acondicionadoras.

Las instalaciones geotérmicas en España son prácticamente ejecutadas en su totalidad con bomba de calor geotérmicas o sea clasificadas dentro de la Geotermia Superficial de muy baja y baja Entalpía. ¡Es lo que hay! Por el momento claro...

Respecto a la Geotermia Superficial y desde un punto de vista Internacional ya no solo español, se esta derivando a multitud de modelos mixtos que buscan una mayor eficacia y eficiencia energética mezclando varias técnicas Geotérmicas o de climatización convencional, por ejemplo combinando bomba de calor geotérmicas como convencionales con aerotermia del tipo aire-Tierra o sea creando circuitos primarios de aire u otra sustancia precalentada o enfriada que prolongan en gran medida los entretiempos funcionando prácticamente en continúo en modo freecooling o freeheating (el más eficiente de los modos de climatización, tranquilo ya lo explicaré...)

Leido estas cuantas líneas anteriores, hago un ruego especial a mis queridos amigos y amigas periodistas para que dejen de preguntarme siempre sobre si las bombas de calor geotérmicas esto u lo otro bla bla bla... confundiendo a estas máquinas con lo que en si mismo es la Geotermia que es lo que realmente interesa

La Geotermia no es ni tiene nada que ver con el uso o no de Bombas de Calor Geotérmicas o sea de agua-agua, que si bien existen y cubren perfectamente su misión conviviendo con otras técnicas como la aerotermia o aguatermia (que también son Geotermia dicho de paso...) en el área de la Geotermia Superficial de muy baja y baja Entalpía estas máquinas desaparecen prácticamente en la Geotermia Profunda de Media, Alta y muy Alta Entalpía que es otra área mas de la Geotermia Madre. Geotermia es Geotermia (que no es poco...) un conjunto de técnicas y de metodos que pretenden aprovechar de la mejor manera posible el calor (y en algunos casos el frescor) de la Tierra, ni más ni menos.

subir

Resumiendo (bueno casi, ya que mas que un resumen parece otro rollo...):

a.- Las bombas de calor geotérmicas y las bombas de calor convencionales son máquinas que se usan en instalaciones de Geotermia básicamente Superficial de muy baja y baja Entalpía, con excelentes resultados pero sin embargo no son indicadas para ser instaladas en instalaciones geotérmicas situadas en lugares geográficos cuyas características exteriores del aire y a igualdad de condiciones de trabajo/diseño no puedan competir con la eficiencia energética a lo largo del año de los sistemas convencionales de climatización o producción de ACS (Agua Caliente Sanitaria). Al "comparar" veras que no siempre es lo mas conveniente instalar una bomba de calor geotérmica...

b.- A la vista de lo aquí expuesto habrás intuido que para poder sumergirte de forma profesional en la explotación eficiente de la Geotermia con plena garantía de competitividad tendrás previamente que conocer y dominar ¡a fondo! las técnicas convencionales y mas actuales de producción de calor, frío, ventilación, ACS y sistemas evaporativos que en definitiva son la "...unidad conocida..." , ya que si no eres un experto en estas diversas técnicas de frío y calor muy difícilmente podrás decidir si uno u otra solución tanto Convencional como Geotérmica es la más eficiente energéticamente y economicamente hablando. Evidentemente se impone la Formación y la Fuerza del Conocimiento...

c.- Ten en cuenta que estas bombas de calor geotérmicas se alimentan en su inmensa mayoría de electricidad, y esto conlleva ciertas consideraciones serias (entrare mas adelante sobre esto). Valga el siguiente ejemplo: Muchas veces te llamarán (clientes potenciales) y te enfrentarás a grandes instalaciones potenciales de Geotermia como pueden ser en el sector de la Agricultura o de la Ganadería, pero despues de calcular, proyectar etc te encontrarás que estás explotaciones no suelen disponen de Potencia Eléctrica ni tomas de corriente adecuadas ¿...? Sí, eso es, no tienen dónde conectar las bombas de calor geotérmicas ¿que puedes hacer? ...Mal asunto... Recuerda que si estudiamos cada caso con cariño siempre hay una solución y mas si hablamos de ¡Geotermia! siempre hay una solución Geotérmica Eficaz y Eficiente...

subir

d.- En definitiva no hay que ser "sectario" y hay que buscar SIEMPRE los mejores, mas eficientes y mas eficaces sistemas de producción de calor, frío etc independientemente de que sean Geotérmicos, Eólicos, Solares, Convencionales u otros nuevos, con ello ofrecerás a tu cliente la Garantía de que lo que vas a proponerle e instalar es lo mejor para solucionar su necesidad concreta, aunque para ello debas de crear un Mix energético (mezcla de sistemas) con sistemas diferentes a la Geotermia o las técnicas convencionales, lo importante no es ni uno ni otro tipo de sistema lo mas importante es la satisfacción personal del trabajo bien realizado esto es tu garantía de obtener un Futuro Honroso... Lastima que en UEG estamos detectando muchas (demasiadas) quejas de usuarios finales que nos llaman diciendonos que no se encuentran satisfechos con su instalación, por favor lucha para que nadie aproveche a la Geotermia para dedicarse a ganar dinero sin ningún tipo de reparo, quede claro que todo el UEG Team se enfrentará a cualquiera que pudiera manchar a la Geotermia por su incompetencia y ansia de dinero fácil... (lo siento tenia que decirlo...)

e.- ¿Es una Bomba de calor un elemento obligatorio en una instalación Geotérmica? ¡NO en absoluto!

f.- ¿Es una Bomba de calor geotérmica mas eficiente energéticamente al cabo de un año que otra convencional? ¡Ojo no siempre y con varias reservas!

g.- ¿Necesito saber de otras técnicas/Conocimientos de producción o generación de Energía (Calor, Frío, Ventilación, ACS, Evaporativos...) para poder diseñar, calcular y certificar que mi instalación de Geotermia es la mejor y mas eficiente para la aplicación que ha sido proyectada? SÍ, sí es imprescindible que conozcas los limites de cada técnica... (tu Sentido Común, tu Formación, tu Conocimiento y tu Capacitación son tu mejor tarjeta de presentación y la Garantía para tu Cliente y tu Futuro Honroso...)

Si quieres ver uno de los sistemas mas avanzados y eficiente (muy elevado COPA en Calor, Frío y ¡Además produce ACS!) con Bomba de Calor convencional de Climatización, aquí lo tienes

ahora imagina este mismo sistema combinado (creando un mix) con:

1.- Geotermia Aerotérmica Tierra-Aire (Aire por el subsuelo...) formando un circuito primario pretratado, cual seria el ¿COPA? de este nuevo sistema...

2.- Geotermia pasiva, recirculando procedente de una sonda geotérmica agua (o lo que sea) a 15-22 ºC, en un circuito primario, esto ampliaría muchísimo las temporadas en regimen de freecooling y freeheating (verano e invierno)..., cual seria entonces el ¿COPA? del sistema así creado...

3.- y ahora imagina a los 2 sistemas anteriormente propuestos combinados a la vez con el sistema mostrado en el vídeo ¿...?, cual seria entonces su verdadero ¿COPA?...

subir

Por favor ten tu propio criterio ¡siempre! y mucho ojo con los cantos de sirena que algunos muy interesados están divulgando sobre la Geotermia... (esto ya es muy serio, pero el distinguir entre unos y otros lo dejamos a tu propio criterio, ¡el Pueblo es Sabio!) ¿Fuerza, Conocimiento y Sentido Común!

Nota, definición de Entalpía: la Entalpía es una magnitud termodinámica que mide el contenido energético de un cuerpo. Se representa por H y es igual a H=U+p.V, donde U es la energía interna del cuerpo, p es la presión exterior y V el volumen. Normalmente se miden las variaciones de Entalpía, y no el valor absoluto, hallando la Entalpía del estado final (Hf) y la del inicial (Hi): DiferencialH=Hfinal-Hinicial. La unidad de medida de la Entalpía en el sistema internacional SI es el julio (J).


Excelente aporte que nos ha enviado por e-mail el compañero Alberto y se refiere a la anterior definición de Entalpía:

"----------->
Hola,
En la web decís que "Normalmente se miden las variaciones de Entalpía, y no el valor absoluto", pero lo cierto es que el valor absoluto de la entalpía de un sistema NO se puede medir, precisamente porque su energía interna no puede medirse. Tan sólo puede medirse la variación de entalpía, no de un cuerpo, sino de un SISTEMA termodinámico, que como ya sabeis es la que se corresponde con el interrcambio de calor
Por lo demás, muchas gracias por tan magnífica y completa introducción a la geotermia.
Un saludo,
Alberto
----------->"

Por favor participa estas invitado a ampliar, debatir o sumarte a nuestros comentarios, ilustranos desde aquí mismo

Break Kit-Kat ¡Eh vale ya! ¡¡¡Valeeeeeee tio!!! Por favor ¡Nos merecemos un break! ¿o no? Vaya rollo lo de las bombas de calor jajaja... bueno quedate tan solo con que deben de instalarse en sistemas geotérmicos solo cuándo con su instalación se supere en eficiencia energética a cualquier otro tipo de instalación convencional de climatización en general y ¡Punto pelota! (con perdón)

subir

Tecnología aconsejable

Es imprescindible que dispongas de herramientas profesionales de cálculo, software y de asesoramiento experto, en Climasoft tienes todo lo que necesitas y en ClimatiCAD tienes a tu disposición todo un portal de cálculo online único en el Mundo dónde puedes calcular cualquier tipo de instalación geotérmica y de climatización, calefacción, ventilación y sistema evaporativos ¡Absolutamente imprescindible para tí!...

Tienes que documentarte, formarte y adquirir experiencia, eso te lo ofrecemos nosotros, pregunta sin anestesia



Equipo humano, nivel de conocimiento requerido

Para geotermia profunda son precisos Físicos, Matemáticos, Geológos, Arquitectos, Ingenieros térmicos, Ingenieros eléctricos, Ingenieros mecánicos, Ingenieros de estructuras...

Para geotermia superficial son precisos Ingenieros Térmicos (cálculos), Ingenieros de Minas (sondeos) e Instaladores de HVAC+R+E (instalación térmica y distribución)...



Técnicas básicas de geotermia para generar calor y frío en viviendas

...........

....



Técnicas básicas más utilizadas de geotermia para producir electricidad

Break Kit-Kat (G)³challenge un desafío lanzado por UEG con fecha del día 27 de mayo de 2008, la Unión Española de Geotermia UEG se adelanta a cualquier Empresa e Institución y hace Realidad la idea de crear en España la Primera Central Española de Producción de Energía Eléctrica por Geotermia. Un "Proyecto con Código Abierto" y Público simplemente Magnífico, tu puedes participar...

Este es el sistema básico (más que un sistema real es un Principio Teórico Básico, necesario para tener la Visión correcta) de geotermia para producir electricidad (y a la vez también calor...), se trata básicamente de perforar a gran profundidad (bueno eso lógicamente depende de las propiedades físicas y térmicas del subsuelo) y subir (bombear) el calor a través del tubo (sonda) a la superficie. El agua que circula por el tubo, se transforma (o no) en vapor debido a la gran temperatura existente en el subsuelo, vapor (o agua) caliente cuyo potencial aprovechamos en la superficie al hacerlo incidir sobre las palas de una turbina conectada a un generador que produce a su vez la electricidad correspondiente...





Este es uno de los sistemas en la actualidad más prometedores de geotermia para producir electricidad (y a la vez también calor...) (tiene sus ventajas y sus pegas claro...) (también se le llama sistema inducido, provocado, artificial etc...). Se trata básicamente de perforar 2 (o más) pozos separados entre si de una distancia entre 50 a 100 m (esto es muy, muy variable...), se perforan a gran profundidad (bueno eso lógicamente depende de las propiedades físicas y térmicas del subsuelo) hasta encontrar unas rocas tipo granito, mármol (duras con buena transmisión térmica, más duras mejor transmisión) (estas rocas calientes pueden o no estar por debajo de un manto aislante tipo tierras de mala conducción térmica...), entonces por el pozo 1 inyectamos a presión desde la superficie agua fría, la roca caliente debido al choque tan brutal de temperaturas se fisurará debido a esa gran diferencia de temperatura entre el agua fría inyectada a presión y la propia roca caliente, creando de este modo fracturas y fisuras en dicha roca caliente, por estas fracturas y fisuras el agua fría fluye a la vez que por contacto (transmisión) es calentada hasta temperaturas de evaporación del agua y mucho más, entonces ese vapor a alta temperatura es aspirado hasta la superficie a través del tubo del pozo 2. El vapor a alta temperatura aspirado del subsuelo por el pozo 2 y a través de su tubería es conducido hasta las palas de la turbina, haciendo girar estas con un gran potencial, evidentemente debido al estar nuestra turbina conectada a un generador, este último producirá la electricidad correspondiente...





El siguiente sistema es el más simple, el más utilizado y el mejor, es un sistema natural sin ningún tipo de estimulación, es un verdadero "chollo" (ganga, lotería, premio gordo etc), el tema es caer con una capa de agua subterránea con una temperatura más alta que 85ºC... El resto ya puedes deducirlo observando el croquis anterior. Impresionante. Un sistema geotérmico Simplemente maravilloso...

Como podrás intuir existen varias y numerosas técnicas y artes para poder aprovechar, extraer, transformar y/o vehiculizar a la superficie la energía térmica geotérmica profunda de una manera eficiente (Geotermia Profunda)

Nota: Para poder seguir comodamente lo que a continuación voy a exponer, te recomiendo visitar previamente unos apuntes sobre el Ciclo Rankine, es sencillo, muy interesante te refrescará la memoria y te gustará mucho ¡Seguro!

Cabe pues clasificar y nombrar las más habituales. Para nuestra clasificación particular, vamos a dividir o identificar alguna de esas técnicas más comunes de extracción de energía geotérmica profunda, para ello vamos a clasificarlas según la temperatura, de la presión del reservorio y del tipo de medio caloportador espontaneo o inducido artificialmente y usado en una explotación geotérmica profunda

En el lenguaje geotérmico nos referimos a ciclos como por ejemplo “ciclo de agua dominante”, "ciclo binario" y como no “ciclo de vapor dominante”, de este modo se intenta clasificar algunas de las artes geotérmicas más habitualemente utilizadas hoy en día en las explotaciones geotérmicas alrededor del Mundo

Veamos a continuación algunas de las artes más importantes utilizadas en la explotación de energía geotérmica profunda (Geotermia Profunda)

Entrando en definiciones básicas, los sistemas de ciclo de agua dominante son aquellos en los que en el reservorio geotérmico profundo las temperaturas están comprendidas entre 140ºC y 175 ºC. El agua que es canalizada o “aspirada” (no siempre el agua o el fluido geotérmico es aspirado...) a la superficie por medio de pozos profundos, esta agua debido a la diferencia de presión existente entre el interior del reservorio geotérmico profundo y la presión atmosférica reinante en la superficie facilita que el agua se separe en una parte en su estado líquido y en otra parte en estado de vapor, el vapor del fluido geotérmico es separado entonces del agua en estado liquido, este vapor es el que es canalizado en dirección a la central de generación, parte del agua o fluido geotérmico debe de ser reintroducido o inyectado al reservorio geotérmico profundo de origen...
Si el agua, vapor o en definitiva el fluido geotérmico caloportador llega a la superficie a una temperatura extremadamente elevada, entonces se aconseja duplicar el proceso térmico conocido como “flash” o mejor doble "flash". Este ciclo es especialmente indicado para centrales "flash"...

Siguiendo con las definiciones básicas, el sistema conocido por ciclo binario es el que se aplica en explotaciones geotérmicas profundas en el que los reservorios con fluidos geotérmicos (agua, vapor) están a una temperatura comprendida entre los 110ºC y los 200ºC.
El principio básico de funcionamiento de este ciclo se basa en que en este sistema el fluido geotérmico es utilizado para evaporar a través de un intercambiador un segundo liquido como puede ser el Isopentano, el Isobutano u otro que tenga una temperatura de ebullición más baja respecto al agua o fluido geotérmico del circuito primario. El liquido o fluido segundario se expande en la turbina y los condensados son reenviados al intercambiador de calor, todo ello a través de un circuito segundario cerrado sin ningún intercambio de calor en la superficie o atmosfera...
En la práctica la técnica o arte del ciclo binario es el método de explotación más rentable...

Seguimos con otra definición básica, la última por ahora (¡prometo ser leve!), en realidad este ciclo es el primero que utilizo el hombre para generar electricidad por medio de energía térmica geotérmica profunda (Geotermia Profunda) es el que se utilizo y utiliza todavía hoy en día en la emblemática central geotérmica de Larderello (en funcionamiento desde el año 1904) en la Toscana Italiana. Este arte es todavía hoy en día el más difundido y el más común que podemos encontrar en explotaciones geotérmicas profundas.
Una vez repasada la Historia de la Geotermia Universal, veamos de más cerca este arte (ciclo) conocido como ciclo con vapor dominante “dry steam” , este ciclo utiliza vapor de muy alta temperatura y gran presión o sea de temperatura mayor a 230ºC (es muy normal trabajar con temperaturas de 270ºC a 300ºC…¡Vaya Calor!). Esta alta temperatura y presión es utilizada para mover turbinas por ciclo Rankine acopladas como es habitual a generadores eléctricos, transformadores...

Break Kit-Kat ¡Uf! Vaya que denso me ha quedado esto... Si realmente te has leído el tema estarás... Anda descansa un rato, hazte un buen té verde o por qué no un excelente café, saborealo y ¡A seguir!

A continuación puedes ver una infografia que te muestra de manera simplificada los principios básicos de la Geotermia y el funcionamiento elemental de una central geotérmica de generación de energía eléctrica. Ten en cuenta que existen varias técnicas y que es necesario e imprescindible aprovechar el calor térmico sobrante del proceso básico para suministrarlo a los distintos consumidores potenciales (no todo es generar eléctricidad)...

Por gentileza del IGA, Consumer.es EROSKI y de la empresa 90º, ¡Excelente trabajo!

Para iniciar la infografia pulsa sobre la imagen o sobre el icono que representa una mano

Para iniciar la infografia pulsa sobre la imagen o sobre el icono que representa una mano

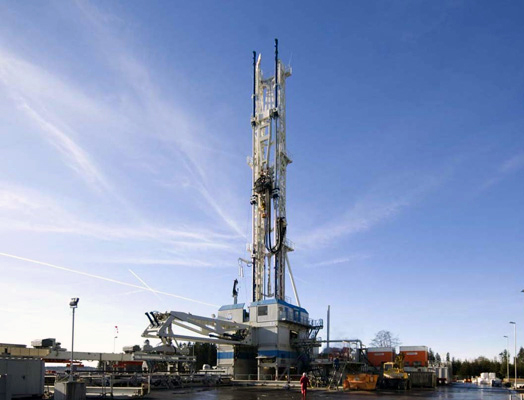

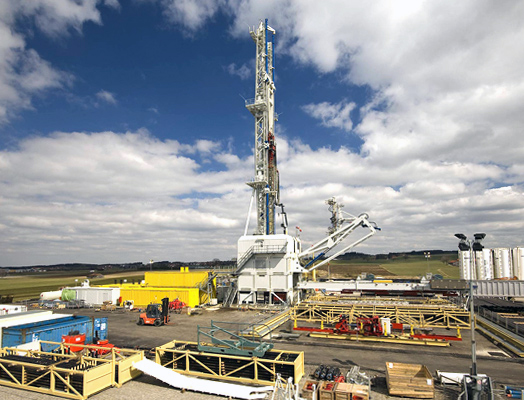

Tecnología y maquinaria para geotermia profunda

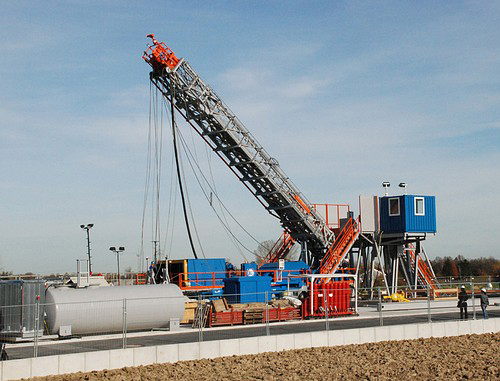

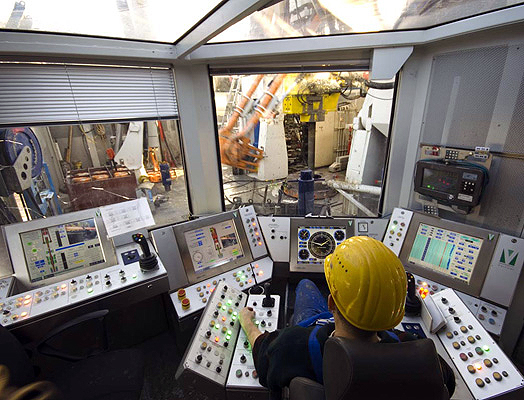

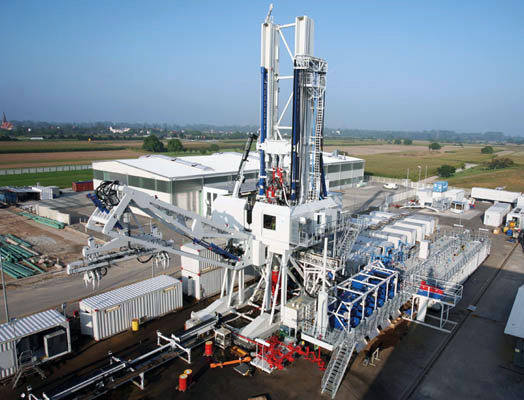

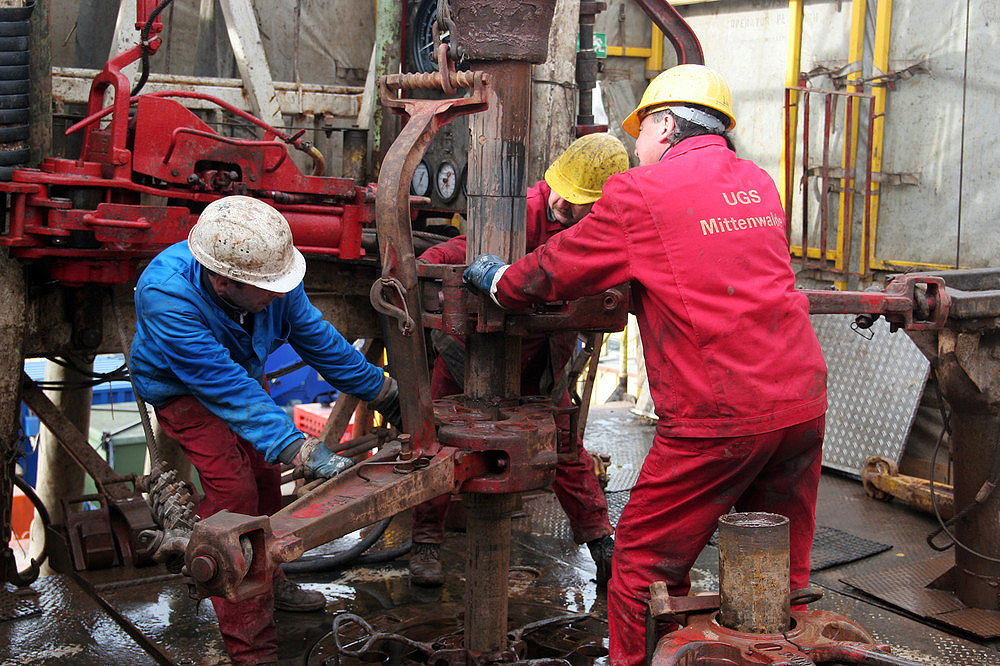

Sondeos profundos...

Sondeos profundos...

Sondeos profundos...

Sondeos profundos...

Sondeos profundos...

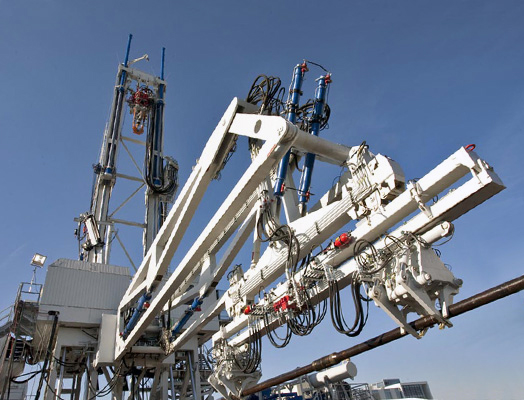

Sondeos profundos, detalle del cabezal de ataque...

(excelente maquinaria germana...)

Desafío/Reto

• el subsuelo no es visible, para su estudio y prospección son necesarias nuevas técnicas no invasivas, más económicas, que eviten realizar sondeos previos...


• el subsuelo no esta compuesto por un único elemento, su diversidad hace que sus características geotermicas cambien de un lugar a otro, son necesarias técnicas y modelos matemáticos de modelado (simulación) más precisos y que su interpretación nos permita predecir con una mayor precisión el potencial térmico del subsuelo en un lugar determinado...


• en geotermia intervienen tres (idealmente tendrían que ser cuatro) ciencias, la física, la geología y la ingeniería (hecho de menos en este Team la ciencia matemática), ambas deben coordinarse y trabajar en conjunto...


• es imprescindible una mayor divulgación de los trabajos teóricos y los de campo (prácticos, instalaciones) de los diferentes actores de la geotermia...


• replicar y dar por bueno la experiencia (de más de cien años) y el conocimiento sobre geotermia adquirido y desarrollado por mutlitud de países (también merece recordar que existen proyectos de geotermia en España fechados en la decada de los 70, gracias a esos pioneros...), fijar aquí mismo el punto de partida y desde este mismo punto ir ampliando el conocimiento sobre geotermia con estudios y experimentos monitorizados y más avanzados...


• debido al inmenso potencial energético de la geotermia en nuestro país es imprescindible que ningún organismo oficial dicte leyes, normas y limites restrictivos a la aplicación y al desarrollo de la geotermia, no se puede ni debe limitar en ningún caso a la geotermia ya que esta es de interes estratégico y por consiguiente una cuestión de Estado...

Break Kit-Kat en resumen que no se debe (por lo menos todavía) redactar leyes o normas restrictivas a una energía emergente importantisima en estos momentos tan difíciles energéticamente hablando... solo recordar que en España no existen más de 300 instalaciones de geotermia, comparado con los demás países es una cifra minúscula (ridícula con respecto a nuestro potencial geotermico) ¿Por qué será?... Señores legisladores atención con los limites...



¿Qué tipo de líquido (caloportador) se utiliza habitualmente en geotermia?

Por los tubos circula habitualmente:

aunque también se puede usar:

Evidentemente el tipo de tubo y su sección será distinto para agua que para aire...

Cuándo usamos aire y/o un gas en vez de líquido, la técnica se llama aero geotermia (dedicaremos mucho interés a esta fascinante y excelente técnica llamada aero geotermia, así como a la aguatermia o a la cacatermia no es una broma existe realmente y es muy eficaz...) ...



¿De qué material es la tubería utilizada en geotermia?

Son varios los materiales usados, aunque de forma muy extendida y en general la tubería es de plástico, concretamente de polietileno.

• Polietileno


• Compuesto de polimeros


• Cobre


• Otros materiales

MUCHO CUIDADO el plástico utilizado debe de soportar la presión equivalente a la profundidad que se vaya a introducir, para eso existen normas internacionales a saber P100, PN16, PN20 etc...

MUCHO CUIDADO el plástico utilizado también debe de soportar las temperaturas de trabajo existen, también para ello existen normas internacionales...

No se te ocurra (como muchos en la realidad) volverte loco y poner tubo de plástico que no cumpla los requisitos de presión y de temperatura, aquello hace ¡¡¡PAFFFF!!! y a la kk el intercambiador de calor geotérmico, tampoco es una broma estamos hartos de ver obras realizadas con tubo negro de ¡Riego! increible que atrevida es la gente...

Te recomendamos expresamente utilizar siempre intercambiadores de calor geotérmicos (sondas, colectores, sondas, geoestructuras termo activas, etc) de la marca Tachyon® todos ellos son fabricados con material de la empresa Tachyon® el único material certificado por el Centro de Investigación de la Geotermia CIG por la asociación Internacional Unión Española de Geotermia y HVAC UEG y por el Instituto de Internacional de Cálculo Térmico, entre otros entes internacionales...

Interesa

Influencia en el subsuelo de la temperatura exterior, en función de un periodo de tiempo y de la profundidad...

Aunque este croquis y sus datos sean una buena aproximación para el "prediseño" y "precálculo" de una actuación geotermica, evidentemente estos pueden variar en función del tipo de subsuelo, por ello recuerda que es imprescindible realizar un sondeo previo que nos ilustrará y nos mostrará todos y cada uno de los datos reales para que nuestra actuación geotermica sea un éxito previsible...

La lectura y comprensión de este croquis es fundamental ya que deja definidas cuatro (4) zonas térmicas del subsuelo muy interesantes...



Interesa

A su vez cada una de las zonas del subsuelo delimitadas térmicamente en función de su intervalo de profundidad, permite uno u otro tipo de aprovechamiento térmico de dicho subsuelo

Break Kit-Kat esto quiere decir que sí lo que pretendo, por ejemplo, es calentar y/o enfriar una sencilla vivienda por medio de geotermia con sonda vertical, tendré que buscar esa energía en un margen de profundidades determinado (evidentemente), la lectura y comprensión de estos croquis te ayudarán a tener una idea más clara de, a qué profundidad vas a encontrar dicha energía, estos croquis pueden ayudarte a la hora de estimar dificultades, medios y costes de la instalación de geotermia (un poco pesado este Kit-Kat, lo siento, prometo más brevedad en los Kit-Kat)...

De forma generica y suponiendo (siempre suponiendo ya que el subsuelo no es algo visible, esto implica que para poder certificar algo, tenemos que realizar forzosamente un sondeo o prospección previa, del tipo perforación o utilizar aparatos avanzados no siempre al alcance de todos..., lamentablemente esto es así) un subsuelo del tipo normal (evidentemente no serán aplicables en subsuelos de tipo volcánico u otros especiales...) pueden estas zonas, ser expresadas y calificadas en función a su potencial térmico, como zona o fuente geotermica de:

• entre 0.5 m y 1 m aproximadamente de profundidad se sitúa la zona geotermica denominada de muy baja temperatura (o mejor de muy baja Entalpía)...


• entre 1 m y 150 m aproximadamente de profundidad se sitúa la zona geotermica de baja temperatura (o mejor de baja Entalpía)...


• entre los 150 m y 5000 m aproximadamente de profundidad se sitúa la zona de geotermica de alta temperatura (o mejor Entalpía)...


• entre los 1000 m y más allá de los 5000 m de profundidad se sitúa la geotermica de muy alta temperatura (o mejor Entalpía)...



Toma nota que encontrarás (con toda seguridad) distintos escritos sobre Geotermia con varias y diferentes subdivisiones del tipo de Geotermia para una misma zona de subsuelo, e incluso clasificaciones distintas de las que aquí se te indican, existen clasificaciones tales como "Geotermia de Media Entalpía", "Geotermia de Media Alta Entalpía" etc. no te preocupes por ello, no es un error, en cualquier caso estudialas igualmente y sí según tu propio criterio las comprendes mejor y te pueden servir adoptalas sin más, en definitiva esencialmente lo importante es comprender que existen zonas del subsuelo que se denominan o delimitan en función de su potencial térmico (Temperatura, Conducción, Permanencia etc.) para así saber en qué lugar del subsuelo buscar la energía térmica (u otra...) necesaria para el tipo de instalación y uso que pretendo hacer de dicha Energía

En definitiva No importa el nombre o la denominación que le des (o le den) a una u otra Clasificación de la Geotermia, lo importante es visualizar y comprender los conceptos básicos, lo de menos es el nombre o la denominación que se le de a un concepto



¿Qué tipo de técnica es la más novedosa, la más actual en geotermia para calentar y enfriar viviendas y/o edificios?

Existen muchas líneas de investigación abiertas, como espectacular y de diseño elegante cabe mencionar la línea innovadora de los nuevos "Tubos de Vacío Geotérmicos" ilustrada en el siguiente dibujo

aviso de que no es un sistema tan intuitivo y simple como los vistos hasta ahora, ya que en este nuevo sistema interviene entre otras nuevas variables (no tan simples) un gas refrigerante con un ciclo algo especial y diferente al habitual en los tubos de vacío sencillos (observa que la posición del emisor esta en la parte ¡inferior!, bueno "no problem" lo explicaremos a continuación... ), el tema es que la combinación del Sol, del Vacío, del Gas, del Agua y de la Tierra hacen que este sistema Geotérmico sea de los de más Alto Rendimiento Térmico

Observa atentamente el siguiente dibujo (...)

Figura: Tubos de Vacío Geotérmicos

Los Tubos de Vacío Geotérmicos...

Aunque posiblemente una de las principales (y más sencillas de explicar...) pero no la más espectacular (la más espectacular y prometedora es sin duda la línea que combina geotermia y nanotecnología... ), sea la del área de geoestructuras energéticas

Esta línea de investigación se concentra en conseguir grandes rendimientos térmicos por geotermia, pero sin necesidad de perforaciones ni de grandes movimientos de terreno...

Esta técnica avanzada trata básicamente de aprovechar el contacto de la estructura del edificio con el terreno

Introduzcamonos (progresivamente) en el maravilloso mundo de las geoestructuras energéticas



Sobre las Geoestructuras termo activas en edificios, hoteles y grandes volúmenes

Tomemos por ejemplo un edificio singular que vamos a construir

Consideremos que el solar dónde se ubica dicha obra es (lamentablemente para el promotor) del tipo blando, con fangos, arenas en definitiva que el subsuelo es inestable y de muy poca resistencia

Supongamos ahora, que debido a lo anterior nos vemos obligados a usar la técnica de pilares pilotados para estabilizar firmemente la estructura al terreno, y poder posar sobre este bosque de pilares pilotados la base de la estructura de nuestro edificio singular

Break Kit-Kat aclarara que pilotar un pilar, es una técnica constructiva que persigue introducir de forma mecánica (a golpes o percusión, es algo impresionante de observar...) un pilar previamente prefabricado hasta la profundidad dónde este pilar encuentre base solida en dónde posarse y hacerse estable. De esta forma tan singular y sencilla a la vez, se crea un verdadero bosque de pilares en el solar de la obra, se observa que las cabezas superficiales de los pilares pilotados son de distinta altura, entonces se cortan todas a la misma altura y en la base plana así generada se posa y suelda un estructura de base plana que viene a consolidar toda la base de la estructura de la obra (más o menos)...

Bueno, pues está es una obra ideal para la geotermia, en su variente llamada geoestructuras

El asunto es bien sencillo vamos a sustituir parte (o todos) de los pilares prefabricados convencionales que se instalarían en este caso, por pilares energéticos o pilares geotermicos

Los pilares geotermicos a diferencia de los convencionales aprovechan el contacto con el subsuelo, incorporan en su seno un sencillo mini-circuito hidráulico formado por serpentines de tubería de polietileno en su interior, o sea llevan incorporado, fijado a su estructura metálica interior una tubería de polietileno que va y viene varias veces a lo largo del pilar y consta de una única (bueno pueden ser varias) entrada y salida de agua por la cara superior (la que da a la superficie del terreno) del pilar, en resumen el pilar geotermico es en realidad un gran intercambiador de calor...



Ilustremos nuestra "Obra"



• Geoestructura formada por un conjunto de pilares energéticos en modo calefacción:

Por cada pilar energético y por cada metro lineal de pilar energético de gran dimensión (diámetro comprendido entre 90 y 150 cms) fijado a 30 m de profundidad, la potencia media (en un grupo de 10 pilares energéticos) y la energía térmica anual extraída por cada m de pilar energético se estable en 40 W/m y en 163 kWh/(m año)...

• Geoestructura formada por un conjunto de pilares energéticos en modo enfriamiento:

Por cada pilar energético y por cada metro lineal de pilar energético de gran dimensión (diámetro comprendido entre 90 y 150 cms) fijado a 30 m de profundidad, la potencia media (en un grupo de 10 pilares energéticos) y la energía térmica anual extraída por cada m de pilar energético se estable en 15 W/m y en 69 kWh/(m año)...

Los resultados energéticos del sistema son simplemente excelentes

La eficacia anual de la geoclimatización, definida por la relación entre la energía de geoclimatización y la energía eléctrica consumida por las bombas de circulación, es excepcionalmente elevada con un valor superior a 60

La eficacia global anual del sistema de geoclimatización, definida por la relación entre la energía térmica de calefacción y enfriamiento respecto a la energía eléctrica total necesaria para hacerlo funcionar, incluidas bombas de circulación, es de 5.1

Podemos mejorar todavía más la eficacia de este tipo de sistema por medio de una distribución eficiente de la energía térmica generada...

Esta mejora potencial esta justificada suponiendo que la unidad acondicionadora no necesite ponerse en funcionamiento, con esta hipótesis la eficacia global del sistema de geoclimatización aumentara de 5.1 hasta 5.7

Esto implicaría que la temperatura de impulsión o salida en la distribución de enfriamiento, fijada normalmente en 14ºC, pueda ser aumentada y por consecuencia la regulación del sistema hidráulico mejorada

Una simulación con estos parámetros demuestra que con solo distribuir la energía de enfriamiento a una temperatura de 16-17ºC (temperatura de impulsión) obtendremos un retorno entre 19-20ºC, esto evidentemente haría innecesaria la puesta en marcha de la unidad acondicionadora

Estos datos implican unas cifras económicas excelentes de la explotación del sistema de geoclimatización, el coste económico de la energía térmica (en calor y frío) producida por el sistema de geoclimatización es de 4 céntimos/kWh para una solución tan convencional

La inversión suplementaria del sistema de calefacción y/o climatización, en una geostructura compuesta por pilares energéticos es recuperada (amortizada) en un periodo de tiempo aproximado a los 8 años...

introducción en el terreno de un pilar energético que conformará la geoestructura activa del edificio...

detalle de las conexiónes hidráulicas, para unir la estructura activa al circuito horizontal (circuito primario) general del edificio...

una vez introducido el pilar energético, se monitoriza y conecta al colector general del edificio...

vista general de la geoestructura energética y sus interconexiones al colector de impulsión y retorno del sistema térmico del edificio...

HSW



Un breve ejemplo práctico

Supongamos que tengo que realizar una instalación de geotermia geoclimatización calor y frío para una reducida vivienda unifamiliar aislada (casa aislada) del tipo vertical con una sonda y por lo tanto necesito acometer una perforación

Después de realizar el cálculo de las correspondientes cargas térmicas de verano e invierno, de haber hallado la sección, longitud de tubería y el salto térmico entre el agua de impulsión y el agua de retorno necesario, me surgen las siguientes dudas:



¿Qué sección o diámetro de "boca" o agujero (Sondeo, Perforación) en el suelo necesito hacer?

La sección es variable, pero como base ( para viviendas unifamiliares) puede oscilar entre 100 y 160 mm...

..

Ten en cuenta que en el Universo de los Sondeos o de las Perforaciones, estas se rigen por las Unidades Inglesas (o Americanas, otras o a saber...), por lo que casi siempre siempre serán diámetros (o brocas) expresados en Pulgadas

El diámetro habitual del pozo (del agujero) más usado para viviendas unifamiliares es normalmente de 152 mm (no siempre), es un tema que depende mucho de la Nacionalidad de la maquinaria utilizada....



¿Hasta qué profundidad debo de perforar?

- ¡Eh! estas imágenes se refieren a instalaciones importantes, concretamente de Geotermia Profunda, no tienen nada que ver con las instalaciones de Geotermia Superficial para viviendas... no te asustes, no necesitas de este tipo de máquinas, sino de otras mucho más ligeras, modulares, portátiles, económicas y de fácil manejo... (¡vaya susto!...jajaja...)-

En primer lugar antes de acometer la instalación deberás de haber realizado un sondeo previo (una perforación rápida) por medio de la cual conocerás de forma cierta el mapa del subsuelo y su transferencia térmica que tiene el subsuelo de tu obra y evidentemente (por medio de un instrumento de medida de la temperatura que podemos facilitarte en UEG) ya sabrás todo sobre el subsuelo en cuestión, tipo se material, transmisión media y temperaturas a las distintas profundidades...

Para este tipo de instalaciones de geoclimatización (calor y frío) la profundidad suele oscilar entre 70 y 150 m pero no lo tomes en absoluto como una regla inamovible ya que los componentes del subsuelo mandan y estos varían mucho de una zona a otra, para saber exactamente cuanto debe de perforar lo que tienes que hacer es previamente haber calculado el intercambiador de calor geotérmico por ejemplo con ClimatiCAD®...

Importante es saber que para una instalación de geoclimatización (calor-frío) de este tipo, no deberás sobrepasar los 100-150 m (casi mejor no pasar de 100 m) de profundidad, esto evitará llegar hasta las zonas del subsuelo con temperaturas más elevadas

Si nuestra instalación fuera únicamente para abastecer un Sistema de Calefacción lo recomendable (insisto puede variar mucho este dato) sera llegar hasta los 150 m, sin mayores consecuencias que el precio de la perforación que ello supone ¡Claro está todo dependerá del cálculo del intercambiador de calor geotérmico!...

Sólo entonces podrás iniciar la perforación definitiva con la sección de "broca" entre 100 y 160 mm (toma como norma no escrita el diámetro de 120 mm) hasta la profundidad prevista según las lecturas anteriores de la sonda previa de prospección y del cálculo ClimatiCAD®...



Desafío/Reto

Cuando la perforación pueda sobrepasar los 400 m de profundida (empieza a ser interesante jejeje...), la empresa de sondeos o perforación debe de utilizar equipamientos y medios de perforación adecuados y conformes al tipo de subsuelo, lo que va a permitir hacer frente a eventos inesperados tales como pudiera ser los efectos indeseables de las capas de agua bajo presión artesiana o a alguna posible erupción de gas etc. Mucha atención al seleccionar a la empresa perforadora



¿Vale muy bien, ya he realizado la perforación hasta (ejemplo) unos 100 m de profundidad, también he instalado la tubería en U y ahora qué, con qué tipo de cemento, mortero, tierra u hormigón relleno el agujero (pozo)?

Break Kit-Kat bueno ante todo he de decirte que hubieras podido utilizar para tu instalación una sonda completamente montada ya prefabricada Tachyon® (son tramos ya prefabricados que se empalman uno a otro hasta el fondo, te evitas poner y fijar tubería, trenzar y colar mortero...) y lista para ser enfundada en el agujero (pozo)... bien pero este no es tu caso, aunque es el más rápido y barato..., sigamos.

después de la instalación del/los tubos de polietileno PE/PEX etc (intercambiador o sonda Tachyon®) con sus correspondientes separadores (muy importante lo de los separadores...), el vacío que se encuentra entre ellos y la pared de la perforación debe de ser rellanado perfecatmente y completamente por medio del material proveniente de la propia perforación (es lo más ecológico) por la inyección de un compuesto de bentonita y cemento, un mortero compuesto de cemento con un aditivo (llamado bentonita) que va a mejorar la liquidez y el coeficiente de transmisión del mortero resultante

Aquí tienes la formula correcta de rellenado que debes de cumplir por el bien de la instalación:

1 m³ de mortero ideal = 200 kg de cemento + 100 kg de bentonita + 900 kg de agua

Y seguidamente aquí tienes toda la técnica, las formulas, las exigencias y guias para el correcto relleno de los intercambiadores Geotérmicos (sondas)...

MUY IMPORTANTE recomendamos rellenar el pozo o agujero exclusivamente con el propio material extraido previamente por la propia perforación ya que es lo más natural, con contamina el subsuelo y los resultados térmicos son identicos o incluso mejores que el mejor compuesto que se os ocurra... Eso sí, eres libre de seguir tu propio sentido común sin duda el te guiará a buen puerto...



¿Bien, y como relleno ahora el agujero (pozo) formado con la tubería de polietileno en su interior?

REPETICIÓN: MUY IMPORTANTE recomendamos rellenar el pozo o agujero exclusivamente con el propio material extraido previamente por la propia perforación ya que es lo más natural, con contamina el subsuelo y los resultados térmicos son identicos o incluso mejores que el mejor compuesto que se os ocurra... Eso sí, eres libre de seguir tu propio sentido común sin duda el te guiará a buen puerto...

Ahora bien leido el anterior aviso, a continuación te explicaré lo que se suele hacer habitualmente:

Es sencillo, con una tubería o manguera corriente situada (no fijada) a través del agujero central de los separadores existente a lo largo de todo el intercambiador. Esta tubería de relleno de mortero que al mismo tiempo que el intercambiador (sonda) has introducido a la vez hasta el fondo del agujero (o pozo), inicia desde la superficie y a través de dicha tubería de relleno la carga del mortero (cemento+bentonita) muy suavemente y a la vez sube muy lentamente la tubería o manguera de relleno, ¡ojo! asegurate (seriamente) que no se generen grumos y de no dejar prisioneras burbujas de aire, sigue lentamente hasta llegar a la superficie del agujero o pozo y... ¡Ya está!...

Ya casi has terminado, sólo falta conectar las tuberías de geotermia a un primer colector de impulsión y otro de retorno, y estos lógicamente estarán conectados o con un intercambiador o como es lo más habitual a una bomba de calor aire-agua o a saber agua-agua (depende)...

El espacio requerido para la situación de la perforación es mínimo, la duración de los trabajos de perforación es breve, del orden de 1/2-2 días solamente (en función de la longitud de la perforación)...

Bravo ya tienes un cliente satisfecho. Recuerda que no se trata de hacer negocios del tipo one-off más bien todo lo contrario...

Este ha sido un ejemplo muy breve, evidentemente la realidad requiere de una serie de conocimientos previos y de mucho sentido común, pero nada que no se pueda adquirir con el tiempo y con ilusión



Desafío/Reto

La explotación de una o de un campo de sondas geotermicas profundas sólo es rentable si las condiciones necesarias se cumplen:

• perforación, sondeo fácil y sencillo


• asegurar un caudal suficiente y continuo de energía


• obtención de un buen salto térmico


• transporte y distribución eficiente de la energía obtenida...


• control óptimo del calor (frío) obtenido


• instalación de elementos terminales de tratamiento y distribución interior de la energía específicos y en acorde con una instalación de muy bajo salto térmico como el obtenido por una instalación por geotermia...


• estudio de la recuperación térmica de la zona del subsuelo afectado por nuestra instalación


• estudio de los límites de la zona de influencia térmica que abarca nuestra instalación



Desafío/Reto

• conocimiento


• formación


• experiencia


• mapa energético del subsuelo, mapa fiable y avalado, de cualquier país (próximamente se va a editar un mapa energético del subsuelo español)...



Desafío/Reto

Aquí tienes otra relación de los desafíos más importante hoy en día de la geotermia, estos retos son objeto de profundas e importantes investigaciones en curso:

• Cálculo, interpretación, rigor y análisis detallado de las necesidades de calor y frío del edificio...


• Investigación de nuevos materiales, accesorios y unidades terminales especificas más eficientes...


• Aumentar el tiempo de vida efectivo y eficiente de las instalaciones y de sus accesorios


• Conseguir con precisión las características hidrogeologicas del subsuelo...


• Conseguir con precisión la conductividad térmica del subsuelo...


• Realizar con precisión una simulación precisa de la o los campos de sondas geotermicas...


• Hallar sistemas preventivos que aseguren la total protección de las aguas subterráneas...


• Investigar, estudiar el efecto y consecuencias del intercambio de calor en profundidades del subsuelo sobre los bioorganismos y componentes químicos del terreno vitales para la vida. Al elevar o disminuir la temperatura del subsuelo la población de microorganismos se reduce u aumenta sensiblemente, muchos de estos intervienen en la sintesis vital de la tierra igualmente ocurre con algún componente químico básico existente en dicho subsuelo...


• Investigar, estudiar el efecto y consecuencias del intercambio de calor con el subsuelo sobre los vegetales y especialmente sobre las cosechas vitales para el hombre...


• Investigar, estudiar todos los efectos a corto, medio y largo plazo de la contaminación térmica subterránea, fracturas del terreno por cambio de temperatura, posibles seísmos, infiltraciones entre capas...


• Investigar, estudiar el efecto a corto, medio y largo plazo de las geoestructuras geotermicas sobre la estructura del edificio, los materiales y sobre el propio hormigón, armaduras, hierro...



Formación/Jornadas/Cursos UEG

Solicita desde aquí toda la Información sobre el "I Curso de UEG" denominado "EGA" Experto en Geotermia Aplicada I

• Plan de Estudios, Condiciones, Costes y Preinscripción del Curso Integral "EGA Experto en Geotermia Aplicada I"



¿Como se calculan y presupuestan los distintos tipos de sistemas de geotermia?

Encontrarás toda la información técnica, formulas y técnicas en Climasoft o en ClimatiCAD®...



¿Como puedo saber sí el subsuelo dónde se encuentra la obra es idoneo para realizar una instalación de geotermia?

Encontrarás toda la información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿A qué profundidad dispongo de la temperatura que busco?

Encontrarás toda la información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Qué longitud de tubos debo de prever para una determinada instalación de geotermia?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Qué sección y tipo de tubo debo utilizar e instalar?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Como puedo saber con antelación si una instalación de geotermia es lo más conveniente para una obra determinada?

Estudiando con atención el anteproyecto facilitado por la arquitectura y/o la ingeniería, podrás con toda seguridad tener una visión de la obra y decidir, es decir...



¿Como puedo realizar una simulación de geotermia para poder presentarla como argumento de venta a mi cliente?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Como puedo realizar una simulación de gasto energético de una instalación de geotermia?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Como puedo realizar una simulación de explotación y amortización de una instalación de geotermia?

Puedes solicitar la colaboración de UEG, podemos confeccionar por ti cualquier simulación y estudio económico-energético que necesite tu cliente...



¿Como puedo monitorizar una instalación de geotermia?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Como puedo defender la instalación de geotermia en una obra emblemática?

Son infinitas las razones por las cuáles una instalación de geotermia debe de ser considerada para su instalación en cualquier proyecto, respeto al medio, silencio, invisibilidad, ahorro...



¿Como puedo encontrar empresas que me puedan ayudar en mis instalaciones de geotermia?

En UEG, aquí mismo en el sitio oficial de la Unión Española de Geotermia...



¿Quién podría ayudarme en mis cálculos y proyectos de geotermia?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Dónde encontrar la formulación de geotermia?

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Dónde encontrar un software profesional de geotermia?

En UEG, aquí mismo en el sitio oficial de la Unión Española de Geotermia, concretamente en nuestro link "tienda" dónde se ubica nuestro GEOshop®

También encontrarás todas las herramientas, software, información técnica, formulas y técnicas en UEG o en Climasoft o en ClimatiCAD®...



¿Cuales son los problemas para dimensionar correctamente y eficientemente una instalación de de geotermia?

La falta de datos fiables de proyecto de partida, sobre todo de datos físicos del subsuelo, la falta de instrumentos de medidas no invasivos, la falta de herramientas de micro perforación, la falta de adiestramiento y experiencia en el manejo del software profesional existente...

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Cuales son los efectos sobre el medio ambiente de la geotermia?

Al elevar o disminuir la temperatura del subsuelo la población de microorganismos puede verse reducida o aumentada sensiblemente, muchos de estos intervienen en la sintesis vital de la tierra (de la vida) igualmente ocurre con algún componente químico básico y esencial existente en dicho subsuelo...

subir

¿Dónde ver ejemplos documentados de instalaciones de geotermia?

En UEG, aquí mismo en el sitio oficial de la Unión Española de Geotermia...

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



¿Dónde puedo formarme en geotermia?

Aquí mismo en Formación UEG...

En UEG, en la Unión Española de Geotermia, te facilitamos una lista de nuestros cursos de formación sobre geotermia aplicada y teórica, una agenda de actividades en distintas ciudades, escribe e informate en Formación UEG aquí...

Y en ClimatiCAD®...



¿Quién, dónde y cuando imparte cursos de formación de geotermia?

Aquí mismo en Formación UEG... , en los siguientes lugares y fechas...

UEG la Unión Española de Geotermia te facilita una lista de nuestros cursos de formación sobre geotermia aplicada y teórica, una agenda de actividades en distintas ciudades, escribe e informate en Formación UEG desde aquí...

Encontrarás toda las herramientas, software, información técnica, formulas y técnicas en le prontuario UEG o en Climasoft o en ClimatiCAD®...



Feedback

Ante la necesidad vital de climatizar espacios habitables, viviendas, hoteles, oficinas, superficies comerciales, fábricas, explotaciones agrícolas etc. existen de forma destacada 3 grandes respuestas, acciones o posibilidades para minimizar el inevitable gasto energético y en consecuencia disminuir de forma muy significativa el consumo de energía eléctrica y térmica (o sea de Euros versus Dólares):

Acción 1 Acciones sobre el exterior del edificio (protecciones solares, inercia, aislamiento…) y obtener un mejor control de las ganancias internas (alumbrado).

Acción 2 Utilización de sistemas de climatización pasivos.

Acción 3 Sistemas de climatización convencionales, potentes, eficientes y bien dimensionados.

La Acción 2 es la que aquí interesa, sus posibilidades son realmente apasionantes.

Los sistemas de climatización pasivos se inspiran en fenómenos físicos naturales que se manifiestan espontáneamente y son observables en cualquier punto del planeta, algunos de estos fenómenos físicos naturales tan interesantes para nosotros son:

• El descenso de temperatura nocturna.

• El déficit de radiación infrarroja celestial.

• El enfriamiento por humectación adiabática del aire.

• Influencia de un curso de agua, lago o de la mar.

• El efecto sótano.

También es posible mejorar la comodidad térmica de una forma pasiva y sin utilizar un sistema de climatización convencional, por ejemplo aumentando la velocidad del aire…

UEG se concentra en el tipo de sistema de climatización pasivo que utiliza el efecto sótano como fuente de frescura, a este sistema de climatización pasivo lo definimos como geoclimatización.


y mucho más en nuestro prontuario profesional de geotermia y HVAC...

subir

Sugerencias y Participación

Te animamos a que mandes tus sugerencias y que participes con tus artículos, tienes mucho que decir, tu aportación es muy importante para tus compañeros, animate y participa activamente, escribe a este e-mail
